3dmax软件最大的用途就是可以通过专业的图形图像绘制效果图，3dmax不仅可以绘制关于建筑的，工业的等等各种效果图，还可以用来绘制影视动画，大型游戏，多媒体动画。今天为大家讲一个小知识点，就是3d模型跑太远找不到怎么办？这在使用过程中很常见，希望小编的讲解可以为大家解决这个糟心的小问题。

　　第一步： 首先我们先普及一下关于3d模型位置应该如何放置的知识。导入模型之前，先分组。导入之后，导入的模型会处于被选择状态，分组后，按F12或在移动工具那个图标上点右键，把绝对座标值XY轴都改成0，Z轴看情况更改，点击最大化显示按钮就成了。但是实在太远怎么办？在3dmax软件右上角找到实用程序。

　　第二步：按快捷键“Shift+t”,进入资源追踪界面。选中丢失的文件。单击右键，点击设置路径。

　　第三步：在指定资源路径界面中点击如图的按钮。选择，点击使用路径。

　　第四步：点击确定即可找回导入模型的贴图。

　　综上所述，以上的操作就是3d模型跑太远找不到的解决办法，通过老师的讲解，是不是看起来复杂的3d模型知识变得简单了，不仅是专业人员可以进行绘图，初学者也可以慢慢的进行构图学习，先从模型开始入手，掌握更多的3d软件知识吧。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3d max 2013。

　　当代科技技术的不断发展，让网络制图也越来越普及，很多建筑和物体都会先建3d模型再进行建造，3d效果给人视觉感更立体，更有身临其境的感觉，今天和小编一起来学习北欧柜子3d模型制作步骤。

　　1.打开【3DMAX】;【柜子区域】上部属于衣帽柜，底部放一些装饰物，最底部放鞋子；具体如图所示。

　　2.创建【矩形】绘制柜子框架；【前视图】，创建【矩形】绘制柜子顶部，调整【长度】35mm，添加【壳】；具体如图所示。

　　3.【选择】柜子顶部，【右键】-【转换为可编辑多边形】，【线模式】框选所有线，点击【切角】调整【切角量】2.5mm【分段】7；具体如图所示。

　　4.向下【复制】柜子顶部，调整【旋转】90°，调整【位置】；【点模式】将底部的点向下移动；按【shift】向右复制，对齐【位置】；具体如图所示。

　　5.按【shift】向下复制柜子顶部；【点模式】将两边的点向内收缩；【顶视图】将点向上移动;【前视图】-【点模式】将底部的点向上移动；具体如图所示。

　　6.创建【矩形】绘制柜子背部，添加【壳】,调整【外部量】20mm；【右键】-【转换为可编辑多边形】；【点模式】调整点；具体如图所示。

　　7.向下【复制】顶部矩形，【点模式】将两边的点向内收缩；向右【复制】左侧矩形，【点模式】将底部的点向上移动；具体如图所示。

　　8.将中间的矩形【复制】并向下移动，【点模式】将顶部的点向下移动；具体如图所示。

　　9.创建【矩形】绘制顶部的门，【右键】-【转换为可编辑多边形】，【框选】点【右键】-【角点】；添加【壳】，调整【外部量】305mm；【右键】-【转换为可编辑多边形】，【线模式】框选边线，点击【切角】调整【切角量】2.5【分段】7；具体如图所示。

　　10.创建【矩形】左侧的门，【右键】-【转换为可编辑样条线】；调整【参数】-【宽度】宽度/2；添加【挤出】调整【数量】305mm；具体如图所示。

　　11.【右键】-【转换为可编辑多边形】,【点模式】将底部点向上移动；【边模式】进行框选，点击【切角】调整【切角量】2.5【分段】7；具体如图所示。

　　12.将左侧的门向右【复制】，对齐【位置】；点击【附加】添加所有的门；【孤立显示】柜子的门；具体如图所示。

　　13.选择【扩展基本体】，创建【胶囊】；【顶视图】绘制胶囊；【前视图】调整【半径】10mm【高度】-300mm；具体如图所示。

　　14.【顶视图】调整【边数】32，调整【位置】中点；【复合对象】点击【ProBoolean】,点击【开始拾取】，【选择】胶囊；具体如图所示。

　　15.【撤销】操作；【选择】“胶囊”调整【半径】20mm【高度】-500mm；【右键】-【转换为可编辑多边形】,【点模式】将底部点向下移动；具体如图所示。

　　16.【复合对象】点击【ProBoolean】,点击【开始拾取】，【选择】胶囊；具体如图所示。

　　17.【选择】右侧的门，点击【分离】；选择【仅影响轴】【居中到对象】；按【Shift】向下复制，【点模式】移动点；具体如图所示。

　　18.将底部门向下【复制】,【线模式】框选线对齐；向下【复制】矩形，【点模式】将左侧的点向右移动；【旋转】90°；【点模式】将顶部的点向下移动；具体如图所示。

　　19.【孤立】模型，切换【前视图】，点击【附加】选择矩形；【点模式】框选左侧的点向左移动；向左【复制】矩形，调整【位置】；具体如图所示。

　　20.向上【复制】横向矩形，【点模式】向左移动；向下【复制】三个矩形；点击【附加】添加抽屉，向左【复制】，【点模式】向右移动点；具体如图所示。

　　运用3d制作软件制作的柜子模型已经展现在大家眼前，立体技术的设计，让人能真实的感受到实际运用的感觉，并且可以合理的进行设计修改，以达到最优的利用价值，更多的3d技术需要慢慢的去摸索学习。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3Dmax（2016）。

　　3d技术越来越普遍，生活和工作中都会运用到3d效果，很多立体的建筑和物体都会先建3d模型，3d模型给人更立体的感受，更真实的感觉，今天和小编一起来学习3d模型墙体制作。

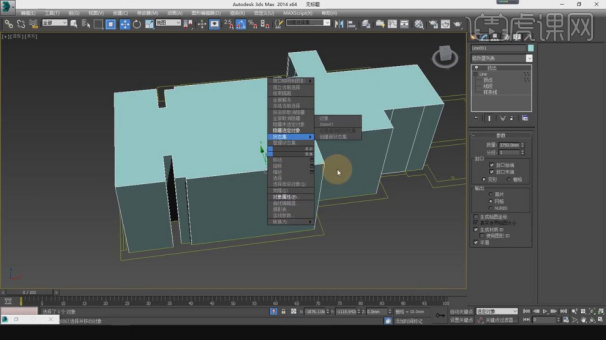

　　1、首先我们打开本节课的场景文件，进行一个查看预览，然后右键转换为【可编辑多边形】，如图所示。

　　2、选择模型我们讲解一下关于多边形【线】的知识，如图所示。

　　3、在【面】模式下，我们选择顶部的面进行一个删除，如图所示。

　　4、在【边线】模式下，我们进行一个封顶调整，如图所示。

　　5、选择模型，右键鼠标找到【对象属性】，勾选【背面消影】，如图所示。

　　6、我们参考这个CAD文件，在【样条线】工具中，使用画笔工具绘制一个墙体路径，如图所示。

　　7、在效果器中添加一个【壳】效果，如图所示。

　　8、这里我们讲解一下门洞该如何进行制作，如图所示。

　　9、在【线】模式下，进行【连接】条线，如图所示。

　　10、在【面】模式下，在效果器中添加一个【挤出】效果，如图所示。

　　11、同样的操作，我们选择其他的门洞，在【线】模式下，进行【连接】条线，如图所示。

　　12、然后我们选择连接出来的线，进行一个位置上的调整，如图所示。

　　13、在【面】模式下，在效果器中添加一个【插入】效果，如图所示。

　　14、并将【插入】的面进行一个删除，如图所示。

　　15、在【线】模式下，进行【连接】条线，如图所示。

　　16、在【点】模式下，调整模型的形状，如图所示。

　　3d模型墙体制作的方法我们已经教给了大家，作为设计师都对制作3d的软件非常熟悉，更多的3d模型制作软件需要我们边学习边研究，3d软件更复杂但对工作和生活也更有帮助，继续关注小编的课程。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3dsmax(2014)。

1.本课课后作业具体如图所示,根据本课提供的源文件，点击右侧黄色按钮进行下载，完成的作业记得提交在下方评论区，将有机会获得虎课币。

2.查看景深的放法为在界面右侧的【新建】面板中【摄像机】中【基本参数】的【目标距离】后的数字即为景深值。

3.【渲染】-【渲染设置】打开【渲染设置】对话框，将景深值输入至【V-Ray】中【摄像机】-【景深】的【焦点距离】后的输入框中。

4.全景效果图的制作为确定中心点，调整摄像机位置，按【F】键切换至 【前视图】，同时移动摄像机和目标。按【C】键切换至【摄像机视图】。选择【渲染】-【渲染设置】-【V-Ray】-【摄像机】-【类型】改为【球形】，勾选【覆盖视野】修改其后参数为【260】。

5.选择【渲染】-【渲染设置】-【公用】-【公用参数】-【输出大小】中【宽度】改为【640】，【高度】修改为【480】。

6.按【T】键切换为【顶视图】。 选择【创建】面板中的【图形】面板，选择【矩形】，在顶视图进行绘制，选择【修改】面板，在修改器列中选择【挤出】命令，调整其【参数】，【数量】为【350】。

7.选中物体，选择【矩形】根据其绘制的参数测量出其大小。若要放大，则大数值除小数值，若为缩小，则使用小数值除大数值。鼠标右击【选择并均匀缩放】在弹出的【缩放变换输入】对话框的【偏移：屏幕】中输入刚刚算的的数值。

8.按【F】键切换至【前视图】，调整物体位置。

9.导入窗帘若不合尺寸时，按【T】键切换至【顶视图】，进行【解组】操作。若过长，则使用【选择并均匀缩放】命令进行长度上的缩放。选择【修改】面板，在修改器列中选择【FFD 4x4x4】命令，打开【FFD】的【控制点】进行调整。

10.若导入素材含窗纱，则先进行【解组】，再将两边窗纱进行【组】操作。使得外部光线排除单独成组的窗纱。

11.按【M】键打开【材质编辑器】面板，在【材质编辑器】面板中鼠标右键，选择【材质】-【V-Ray】-【VR-灯光材质】。

12.双击灯光材质，在右侧面板【参数】中的【颜色】后的输入框中输入【5.5】，双击输入框后的框，弹出【材质/贴图浏览器】，选择【位图】给一张图片。双击贴图，在右侧面板【参数】中取消勾选【使用 真实世界比例】。

13.选中窗外景色，点击【Slate 材质编辑器】工具栏的第四个按钮给附着材质。选择【修改】面板，在修改器列中选择【UVW贴图】命令，点击【参数】面板中的【长方形】。

14.按【Shift+Q】进行快速渲染。按【M】键打开【材质编辑器】面板，双击【灯光材质】，在右侧的【参数】面板中双击【颜色】，打开【颜色选择器】，将其【亮度】调节至【0】。点击【Slate 材质编辑器】工具栏的第九个按钮给显示图片。

15. 灯光发光材质的做法：按【M】键打开【材质编辑器】面板，选择【模式】-【精简模式】，将原来灯光材质复制到另一个上，将下方【参数】面板中【颜色】后的第三，个框中右击【剪切】，双击【颜色】后的第一个框，将【亮度】修改为【253】，给选中物体赋予材质。

16.按【Shift+F】取消安全框。按【L】切换至【左视图】。选择右侧【新建】面板-【灯光】，【对象类型】中选择【目标灯光】，将【光度学】切换至【VRay】，绘制一个框，切换至【顶视图】，调整灯光位置。

17.选择命令面板中的【修改】面板，修改【倍增】为【10】。

18.需要注意的有电视柜与茶几的色调统一，餐桌位置与餐桌灯，门锁与门可以使用【FFD】命令进行微调、注意整体色调的统一，颜色搭配要合理。

19.本课课后作业具体如图所示。

1、本节课讲解【3D Max】软件 - 3D基础到提高课程（十七）模型总汇，细节讲解，本节课中用到的素材，会放置在素材包内，请各位学员点击右侧黄色按钮自行下载安装。

2、在【样条线】工具中，使用画笔工具绘制一个矩形，如图所示。

3、在效果器中添加一个【挤出】效果，如图所示。

4、我们选择门框，在【样条线】工具中，使用画笔工具绘制一个矩形，如图所示。

5、在效果器中添加一个【挤出】效果，如图所示。

6、我们打开效果图进行一个预览了解，如图所示。

7、在【线】模式下，进行一个连接，如图所示。

8、连接完成后，我们在效果器中添加一个【挤出】效果，如图所示。

9、在【样条线】工具中，使用画笔工具绘制一个矩形，如图所示。

10、在效果器中添加一个【挤出】效果，在【线】模式下，进行一个连接，如图所示。

11、我们回顾一下以前讲过的课程，进行一个了解，如图所示。

12、在【样条线】工具中，使用画笔工具绘制一个圆形，如图所示。

13、我们在【插值】中设置一下他的【步数】，如图所示。

14、右键鼠标转换为【可编辑多边形】在【面】模式下，在效果器中添加一个【插入】效果，如图所示。

15、我们将插入的面向下进行移动，并在【线】模式下，进行一个连接，如图所示。

16、在【面】模式下，在效果器中添加一个【插入】效果，如图所示。

17、在【面】模式下，我们选择部分的面向下进行【挤出】，如图所示。

18、在【线】模式下，添加一个【切角】，如图所示。

19、谢谢观看。
