CAD软件为我们提供了很强大的自定义线型的功能，我们经常在里面绘制双平行线，三平行线等线型。在绘制多线时，大家一般都是通过平移的方法进行操作的，大家不知道吧，其实CAD里是可以绘制多线的。下面我们就来介绍一下CAD多线命令的使用方法。

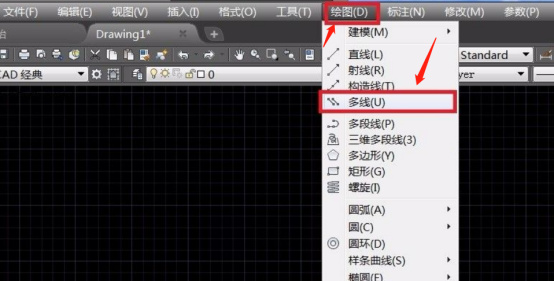

　　1.打开CAD，选择菜单“绘图”-命令“多线”，来执行“多线”命令。

　　2.当然，也可以在命令栏中输入“MLINE”来执行多线命令。默认的简化命令为“ML”。输入“ML”，同样执行的是“MLINE”命令。

　　3.命令执行，跳出目前的多线设置信息：

　　对正：上，还有另外两个选项是“无”和“下”。比较容易理解，对正为上的时候，光标的位置就是上面线的位置，对正为无的时候，光标在上下线的中间。下就不用多解释了。大家根据需要来调整，需要输入参数J来设置对正。

　　4.下一个设置项为比例：20

　　如果多线样式为“STANDARD”的话，两条线间距为1单位，绘图比例如果为20，那么不做其他调整，绘制出来的多线，两条平行线间的间距为20单位。

　　所以，调整绘图比例，除了要清楚自己的绘图需求，同时，对多线样式有详细的了解（或已经定义好自己的多线样式）。修改比例需要输入参数S。

　　5.最后的设置项为样式：STANDARD。

　　这是默认的多线样式，比较简单。为两条线型和颜色均bylayer的直线，直线之间的间距为1单位。大家根据自己的工作需求，设置属于自己的多线样式，并在命令中输入参数ST来选择。如果记不清自己想要选择的样式名字了，可以输入“？”来查询。

　　6.最后的设置项为样式：STANDARD。

　　这是默认的多线样式，比较简单。为两条线型和颜色均bylayer的直线，直线之间的间距为1单位。

　　CAD多线命令的使用方法，小编就为大家介绍完了。这是比较冷门的知识点，以前我们在绘制多线时，习惯利用线段平移的方法进行绘制，现在大家学会这个技能以后，就可以直接在CAD软件里绘制多线了。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：AutoCAD（2013）。

　　cad提供了很强大的自定义线型的功能，基本能够满足大家日常制图工作的需要。今天我们就来了解一下cad多线命令，感兴趣的朋友不要错过哦。

　　首先打开 cad，选择菜单“绘图”- 命令“多线”，来执行“多线”命令。

　　当然，也可以在命令栏中输入“MLINE”来执行多线命令。默认的简化命令为“ML”。输入“ML”，同样执行的是“MLINE”命令。

　　命令执行，跳出目前的多线设置信息：

　　对正：上

　　还有另外两个选项是“无”和“下”。比较容易理解，对正为上的时候，光标的位置就是上面线的位置，对正为无的时候，光标在上下线的中间。下就不用多解释了。大家根据需要来调整，需要输入参数J来设置对正。

　　下一个设置项为

　　比例：20

　　如果多线样式为“STANDARD”的话，两条线间距为1单位，绘图比例如果为20，那么不做其他调整，绘制出来的多线，两条平行线间的间距为20单位。

　　所以，调整绘图比例，除了要清楚自己的绘图需求，同时，对多线样式有详细的了解（或已经定义好自己的多线样式）

　　修改比例需要输入参数S。

　　最后的设置项为

　　样式：STANDARD

　　这是默认的多线样式，比较简单。为两条线型和颜色均bylayer的直线，直线之间的间距为1单位。

　　大家根据自己的工作需求，设置属于自己的多线样式，并在命令中输入参数ST来选择。如果记不清自己想要选择的样式名字了，可以输入“？”来查询。

　　一切参数都满足自己的要求后，可以开始绘制多线对象了。很简单，根据提示，选择转点。最终完成绘制。提醒下，如果绘制的是闭合的图形，最后一笔建议使用“C”来完成close的工作，这样绘制的图形没有端点。

　　是不是看起来也没觉得多线很牛？

　　其实，结合多线样式的定义和自定义线型，可以轻松绘制很复杂的图案，比如下面的例子。

　　更为难能可贵的是，这么复杂的图形，编辑起来却像普通直线一样，可以设置夹点，拖动，便捷的修改图形。

　　如果没有多线的帮助，制作这样的款四芒星还是很需要些时间的。大家是不是也觉得多线命令，相见恨晚呢？

　　那么以上就是cad多线命令如何使用的内容啦！刚开始接触cad软件的朋友可能会觉得有些麻烦，但是只要用心把基础知识学透彻，就会很容易应用了。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：cad（2018）。
