  autocad已经广泛应用于工程设计行业、制造业等,可以这么说所有需要精准设计的行业,都有autocad软件的身影,大家在autocad软件里制作的时候,不光是对线条的修改和标注,也需要为图形填充颜色,一说到填充颜色,大家知道autocad怎么为图形填充颜色吗?下面和小编一起来学习一下autocad怎么填充颜色的操作吧,希望对你以后有所帮助。

  autocad已经广泛应用于工程设计行业、制造业等,可以这么说所有需要精准设计的行业,都有autocad软件的身影,大家在autocad软件里制作的时候,不光是对线条的修改和标注,也需要为图形填充颜色,一说到填充颜色,大家知道autocad怎么为图形填充颜色吗?下面和小编一起来学习一下autocad怎么填充颜色的操作吧,希望对你以后有所帮助。

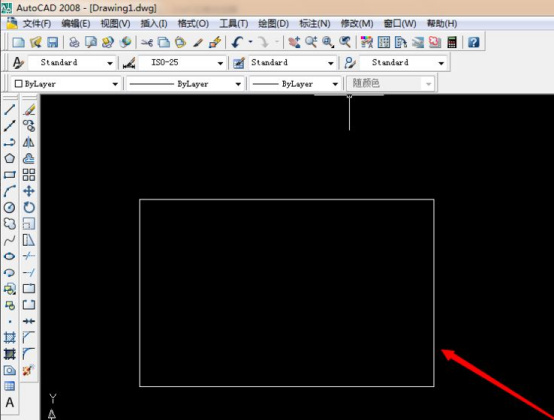

  1、如下图所显示出来,这里画了一个矩形,要在矩形填充颜色。





  2、单击左边工具栏或输入“h”空格键。





  3、在选择“渐变色”,这里里有和系统默认的颜色。





  4、如下图是选择渐变色,单击“拾取点”。





  5、在单击“矩形”就会出现了虚线的矩形。





  6、回到了图案填充和渐变色,单击“确定”。





  7、如下图就可以看到了圆的渐变色出来了。





  上述操作就是autocad怎么给图形填充颜色的方法,在设计人员进行制图的时候,也需要给图形填充颜色,这个操作在autocad软件里是比较简单易懂的,大家看完了教程,回去以后可以动手亲自试一试,这样对知识的巩固和掌握是非常有帮助的,希望这次操作真的可以帮助到大家。



  本篇文章使用以下硬件型号:联想小新Air15;系统版本:win10;软件版本:AutoCAD(2008)。

  在工作和生活中,利用CAD填充图案来做设计是很常见的,而填充的意义在于除了设计需要之外,很多人会利用填充让图形更加形象。接下来我们就来看一看CAD是如何进行图案填充的。


  1、首先,打开一个CAD文档来演示,如图所示,需要往方框内填充图案。点击菜单栏“绘图”,然后下拉菜单中选择“图案填充”。如图所示:



  2、弹出图案填充选项框,点击“添加拾取点”。如图所示:



  3、图形范围内任意点击一下,选中填充区,然后右键单击确认。如图所示:



  4、回到“图案填充”选项框,点击图案旁边的扩展按钮,选择填充的图案形式,然后设置角度和比例,设置完以后点击确定。如图所示:



  5、这样,图案填充就快速完成了,效果如下图所示(任选了一种图案,角度为0,比例为1)。如图所示:

  怎么样,以上操作你学会了吗?如何利用CAD填充图案的操作是不是比想象中要简单很多?这篇也是小编精心准备的干货,希望可以对你有所帮助。还在等什么,抓紧时间收藏练习起来吧!



  本篇文章使用以下硬件型号:联想小新Air15;系统版本:Win 10;软件版本: Autodesk AutoCAD 2014。

  CAD是建筑绘图必备的绘图软件,也是我们设计师们不可缺失的好帮手。然而,我们在使用CAD绘图时,能够非常快捷便利的进行图纸描绘;其中,墙体是建筑图纸中分离外界环境和内在空间的最主要构造,因此墙体拥有很多的材质,不同材质需要选择不同的填充图案。



  那么,你们知道cad中墙体该怎么填充吗?今天,我们就给大家讲讲cad墙体怎么填充的方法。感兴趣的同学一起来看看吧!



  步骤如下:



  1、首先打开CAD软件,打开绘制好的墙体。





  2、然后,我们在右下角输入填充命令【H】,并输入【T】来进行设置。





  3、然后,我们会看到界面上会弹出【图案填充和渐变色】的对话框,我们点击【样例】这个选项。(如图所示)





  4、点击后,我们在【其他预定义】的选项中选择【钢筋混凝土】填充图案,并点击【确定】的按钮。





  5、然后,我们返回到这个页面,选择【图案填充和渐色变窗口】,并点击【确定】的按钮。





  6、最后,我们在墙体的闭合区域内部拾取点,就是在闭合区域内鼠标【左键】点击一下即可完成填充。操作完成!





  以上步骤就是我分享的关于cad墙体填充的具体方法啦,感兴趣的同学赶紧拿走囤起来吧!感谢您的观看,我们下期再见吧!



  本篇文章使用以下硬件型号:联想小新Air15;系统版本:win10;软件版本:AutoCAD2020。

  收到很多同学的来信,问我【CAD中怎么填充颜色】?我这边总结了一下,操作起来还是很简单的,可以直接用快捷键【BH】进行填充。不信的话你就往下看!



  很多人都知道我们使用CAD画图的过程中,时常给特定区域进行填充图案,以展示不同的材质,但也有些时候我们需要填充颜色或则渐变色。今天,我来分享一下CAD填色教程,需要的同学可以参考一下。



  1:首先打开CAD软件,我们在CAD里边画了一个矩形,我们就在这里画一个图案,准备为它填充颜色。



  2:接下来,我们在键盘上敲下【BH】两个字母,大写小写都可以,然后按下【空格键】或者【回车键】。



  3:按完【空格键】之后,就会得到以下这个【图案填充和渐变色】的界面,让我们设置想要填充的图案样式,我们就以红色为例,然后点击右方的【添加:拾取点】。



  4:接着,选择你要填充的闭合区域!(PS:一定要选择是闭合的),选择完成之后,再敲一下【空格键】。





  5:在以上弹出的界面中点击【确定】,就可以看到,图案已经填充完毕。这个方法简单有效,稍等练习就会操作,并不是很难。



  是不是很简单呢?以上演示的版本是CAD2014版,至于低版本的话,可能上面的界面会有所不同。不过,整体的操作思路还是一样的。好啦!以上就是我的分享啦,有需要的同学赶紧来囤一波吧!



  本篇文章使用以下硬件型号:联想小新Air15;系统版本:win10;软件版本:cad2014。

  不管是建筑设计师,还是园林设计师等等,填充颜色是必备的一项技能,它能起到增强美观以及起到渲染等效果,非常实用,但是关于CAD填充颜色,很多人还并不是很了解,下面小编就和大家分享一下CAD填充颜色的小诀窍。



  1、在桌面上找到需要给图形填充颜色的CAD文件,双击打开。



  2、在绘图命令中找到并单击一下填充图案和惭变色命令符号或在英文状态下按H加空格快捷键,会弹出填充图案和惭变色对话框。





  3、在弹出来的图案填充和渐变色对话框中,选择渐变色选项,在颜色选项中选择合适的颜色,并在着色中选择合适的渐浅对比度,然后以边界中选择添加拾取点前面的加符号。





  4、在拾取需要填充颜色的图形中单击一下,即可拾取。





  5、拾取图形后,右键单击确认,又会弹出的图案填充和渐变色对话框,这时只需单击左下角的确定即可。







  6、最后就要检查一下自己填充的颜色,看下渲染的效果是否达到满意。





  比起光秃秃的图案,有了颜色填充是不是整个画面设计感都不一样了,增加了美观且让图纸变得鲜活了起来,让人眼前一亮。所以你还在等什么呢?赶快利用CAD填充颜色的功能为你的图案设计稿加分吧。
