1.本课作业如图所示。

2.选择右侧面板【创建】-【图形】-【矩形】，在所需处绘制一个矩形。选择之前已经绘制完成的线，选择右侧面板【修改】-【附加】，拾取刚刚绘制的矩形。选择【样条线】子集，选择【修剪】工具，将多余的线进行删除。选择【点】子集，依此选择点，分别单击【融合】和【焊接】命令。

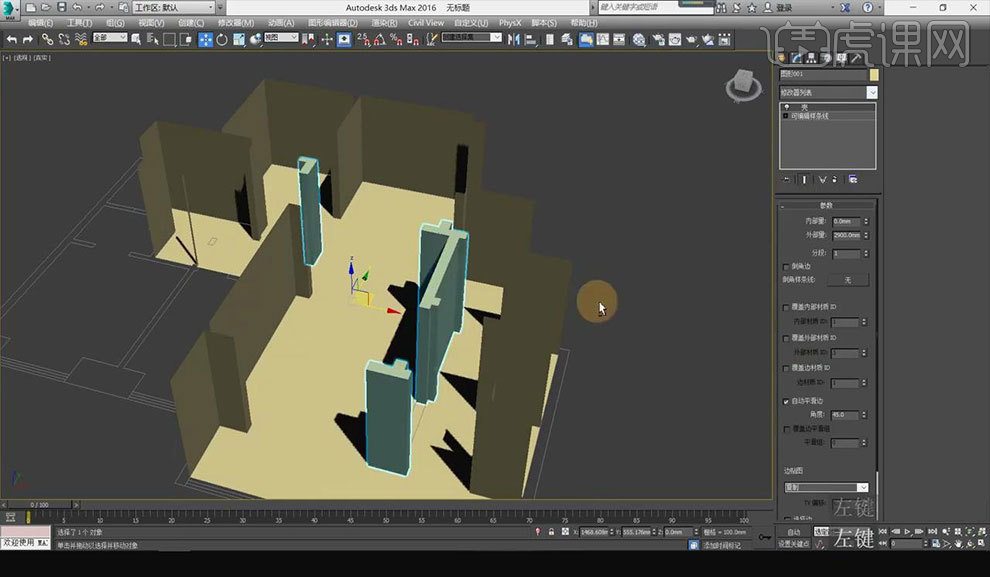

3.框选所有点，右击转化为【角点】。框选中间不与周围连接的两部分，选择右侧面板中的【分离】按钮，在弹出的对话框中点击【确定】。选择【修改器列表】中的【壳】命令，将其【外部量】修改为【2900】。

4.右击选择【转化为】-【转化为可编辑多边形】，选择【元素】子集，点击模型，右击选择【翻转法线】。右击选择【对象属性】，勾选【背面消隐】，单击【确定】。选择中间不与周围连接的两部分，选择【修改器列表】中的【壳】命令，将其【外部量】修改为【2900】。

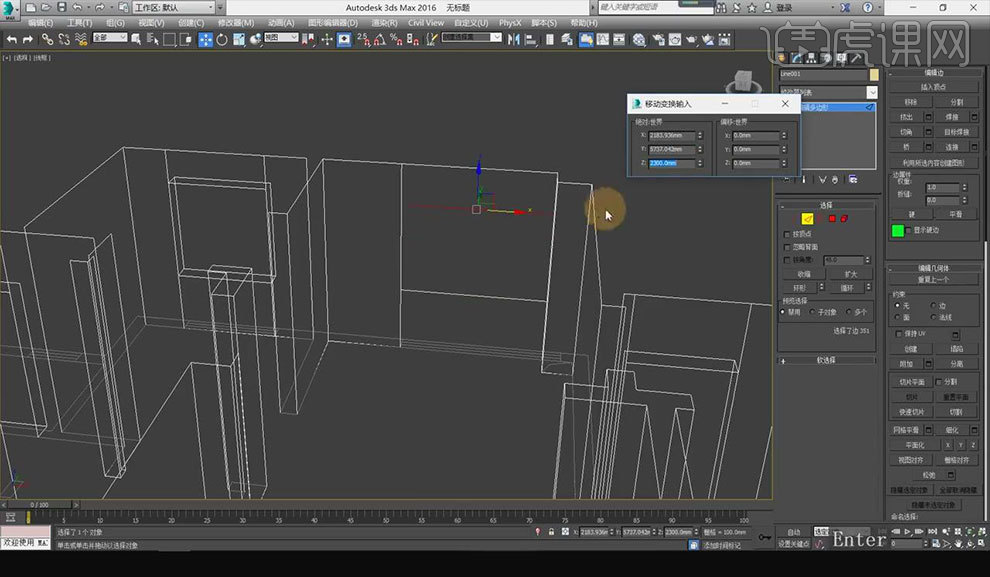

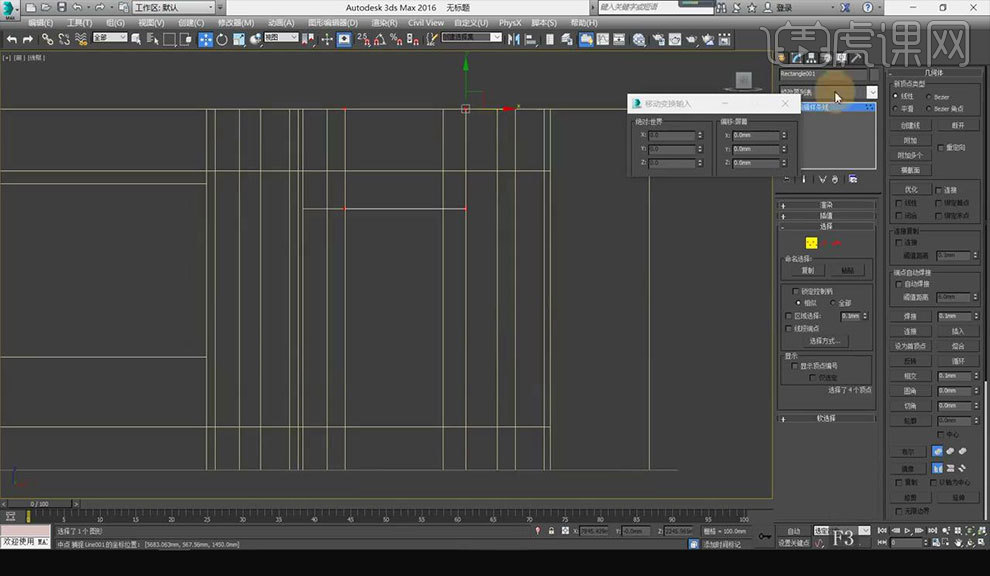

5.点选周围部分，选择右侧面板中的【附加】按钮，拾取中间不与之相连的部分。选择【边】子集，选择门框的两条竖线，右击选择【连接】，点击【对号】按钮确定。点击工具栏上的【移动和变换】按钮，在弹出的对话框的【绝对世界】中的【Z】输入【2100】，删除。

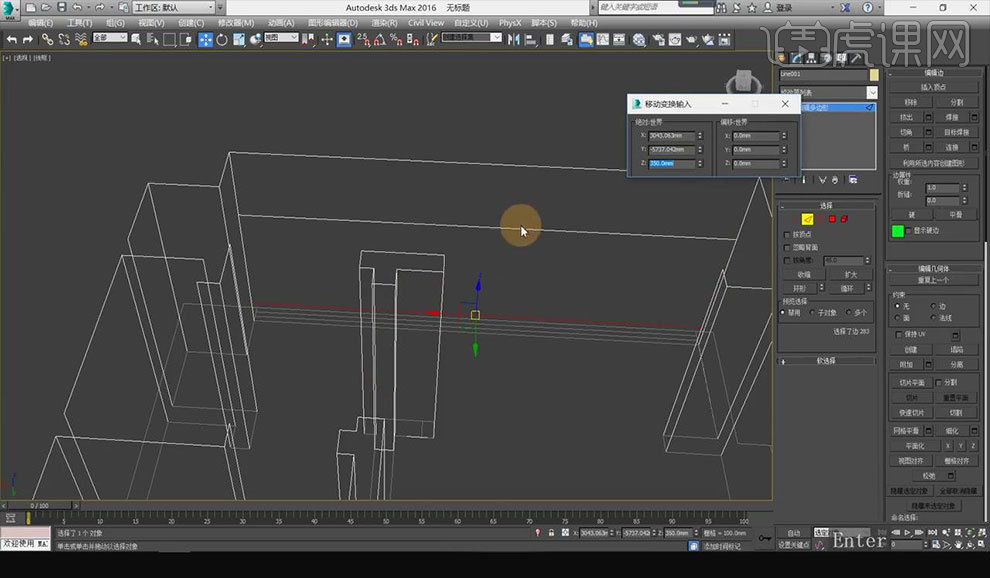

6.选择【面】子集，选择门面部分，右击选择【挤出】，设置挤出值为【-240】，按【对号】确认。选择墙体部分，选择其两条竖线，右击选择【连接】，设置数量为【2】，点击【对号】按钮确定。选择下侧横线，在【移动变换输入】对画框【绝对世界】中的【Z】输入【350】。

7.选择上侧横线，在【移动变换输入】对画框【绝对世界】中的【Z】输入【2400】。选择【面】子集，选择两条线中间部分，右击选择【挤出】，设置挤出值为【-240】，按【对号】确认，删除。

8.选择【边】子集，选择主卧门框的两条竖线，右击选择【连接】，点击【对号】按钮确定。点击工具栏上的【移动和变换】按钮，在弹出的对话框的【绝对世界】中的【Z】输入【2100】，删除。其它门的处理方法与之相同。

9.选择墙体部分的两条竖线，右击选择【连接】，设置数量为【2】，点击【对号】按钮确定。选择上侧横线，在【移动变换输入】对画框【绝对世界】中的【Z】输入【2300】。

10.选择下侧横线，在【移动变换输入】对画框【绝对世界】中的【Z】输入【910】。选择【面】子集，选择两条线中间部分，右击选择【挤出】，设置挤出值为【-240】，按【对号】确认，删除。其他窗户的处理方法与之相同。

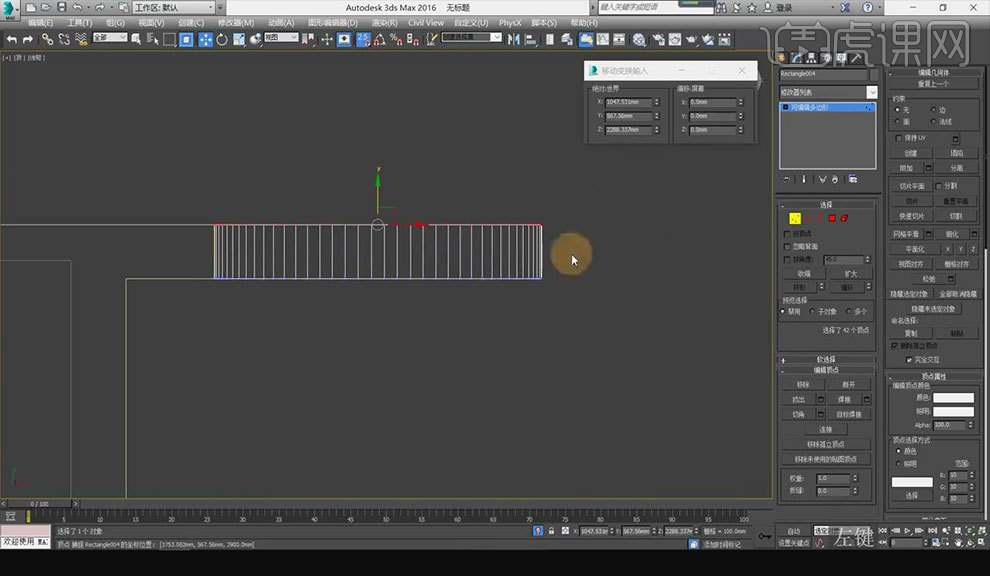

11.切换至【前视图】。选择右侧面板【创建】-【图形】-【矩形】，在所需处绘制一个矩形。切换至【顶视图】调整其位置。右击选择【转换为】-【转换为可编辑样条线】，选择【点】子集，右击选择【角点】，调整点的位置。切换至【前视图】。

12.框选下方的点，沿【y】轴向下拖动。选择右侧面板【创建】-【图形】-【弧】，在所需位置绘制弧线，切换至【顶视图】，将所绘制的弧线与刚刚绘制的矩形重合。选中弧线与矩形，按【Alt+Q】使其单独显示，调整弧线位置。

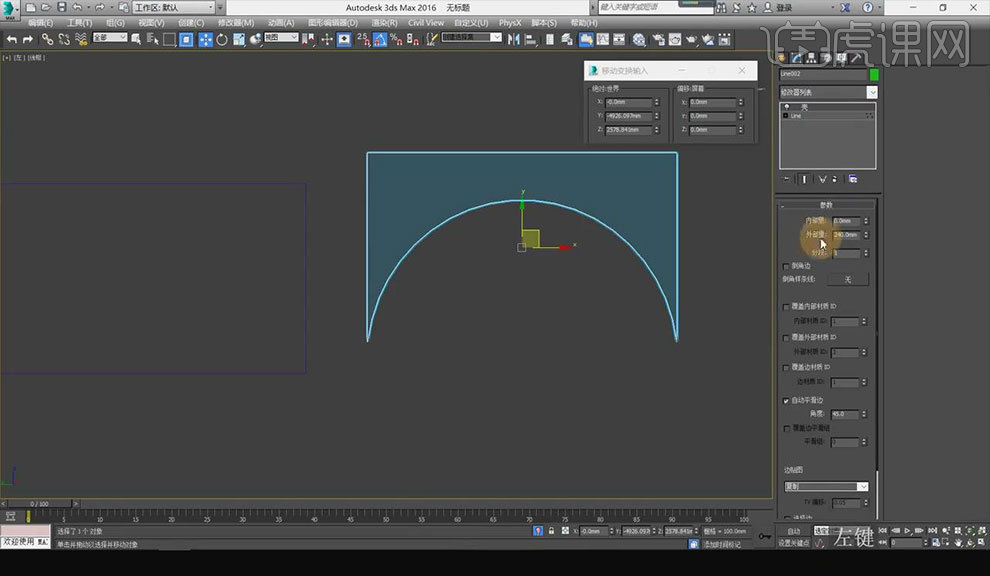

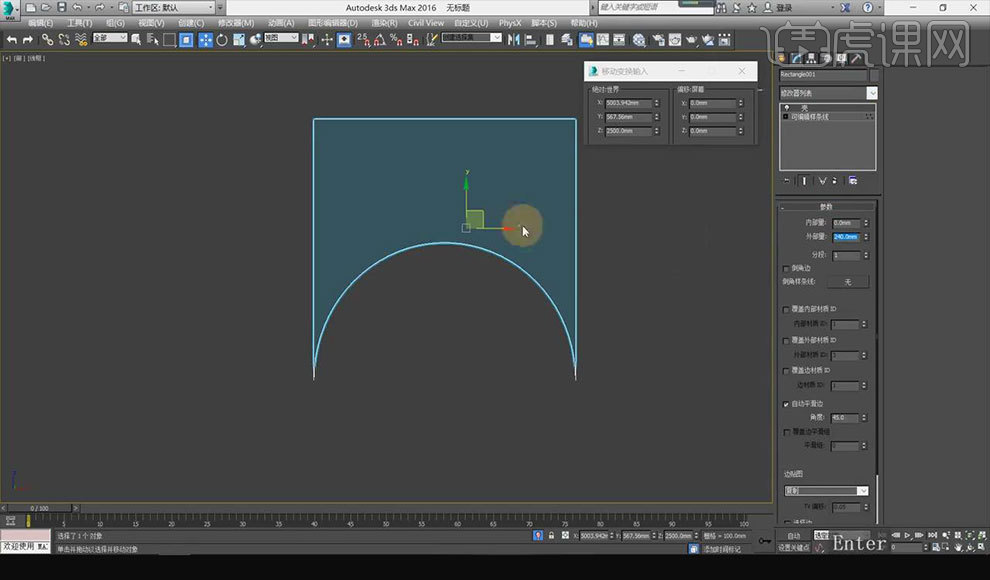

13.选中矩形，选择右侧面板中的【附加】按钮，将其附加为一个整体。选择【线】子集，删除下方横线。选择【点】子集，分别框选下方的两个点，分别依此单击【融合】、【焊接】。将【插值】中的【步数】修改为【12】。选择【修改器列表】中的【壳】命令，将其【外部量】修改为【240】。

14.右击选择【取消隐藏】。切换至【顶视图】。按住【Shift】键拖动，复制到所需位置，调整其位置，使其与墙体平行。在次复制一个到所需位置，调整位置，选择【修改器列表】中的【FFD 2x2x2】命令，框选右侧向右拖动，使其与墙面重合。

15.用同样的方法将其复制到需要圆拱的地方，右击选择【转换为】-【转换为可编辑多边形】，选择【点】子集，按【S】打开捕捉，框选上边一排点，移动使其与墙体平行，取消选择【点】子集。

16.选择【修改器列表】中的【FFD 2x2x2】命令，框选右侧向右拖动，使其与墙面重合。切换至【透视图】，框选下侧的两边点，向上移动至合适位置。用同样的方法将其复制到需要圆拱的地方。

17.选择其中需要做窗户的拱形，按【Alt+Q】使其单独显示，切换至【左视图】，右键界面右侧的【FFD 2x2x2】选择【删除】。选择【壳】删除。选择【线】子集，删除拱形线部分。

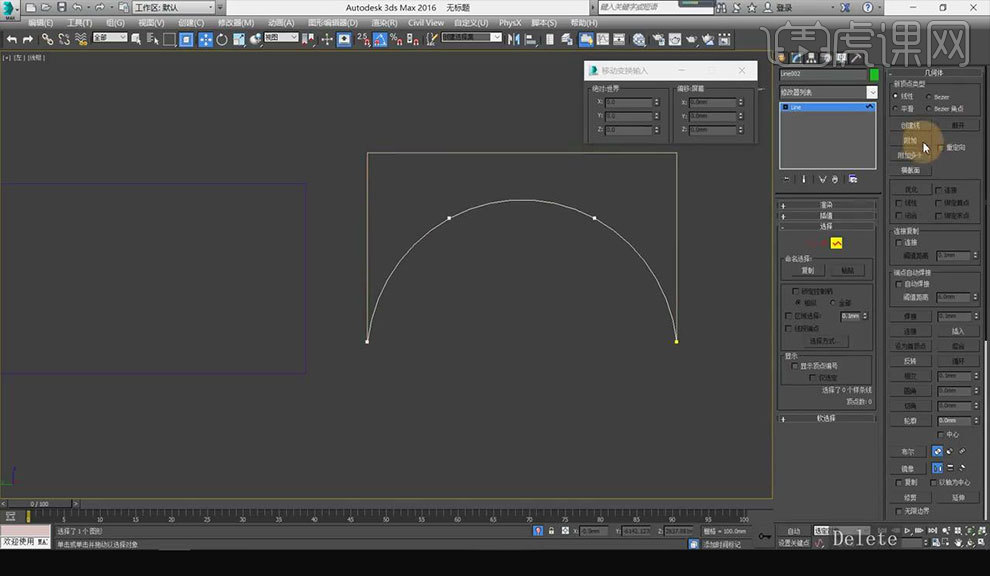

18.切换至【顶视图】，右击选择【全部取消隐藏】。选择【点】子集，将点转化为【角点】， 将线拉长，使其端点与墙体重合，将其独立显示。切换至【左视图】，选择右侧面板【创建】-【图形】-【弧】，绘制弧线，将【插值】中的【步数】修改为【12】。切换至顶视图调整弧线位置。

19.切换至【左视图】。选择【样条线】子集，选择矩形框，单击【附加】按钮，拾取弧线。选择【点】子集，分别框选下方的两个点，分别依此单击【融合】、【焊接】。选择【修改器列表】中的【壳】命令，将其【外部量】修改为【2900】。

20.切换至【顶视图】。右击选择【全部取消隐藏】。切换至【顶视图】，将其移动至合适的位置。在合适的地方绘制一个矩形，右击选择【挤出】挪动到合适位置，调整其大小。

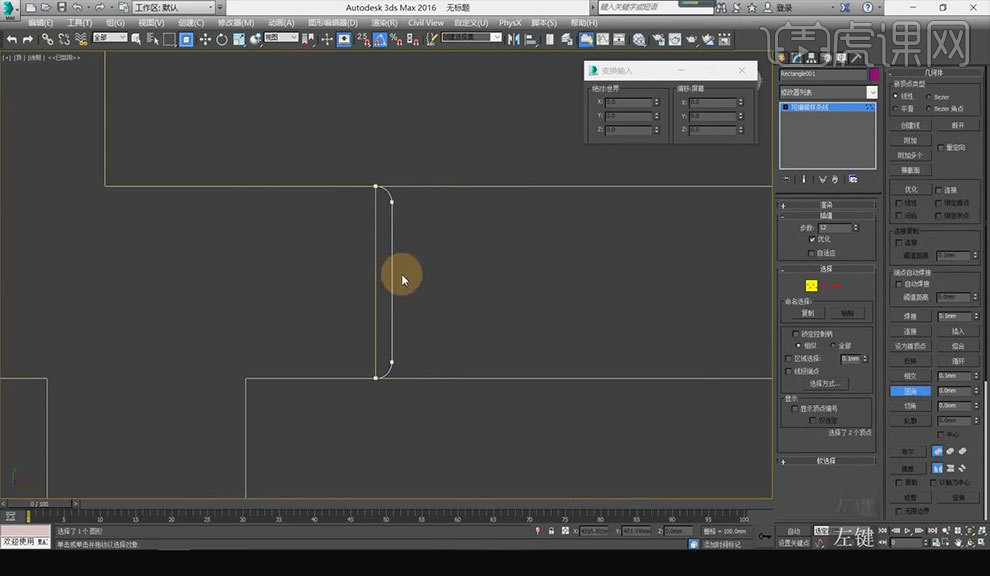

21.将其附加为一个整体。选择右侧面板【创建】-【图形】-【矩形】，在所需处绘制一个矩形。右击【转换为】-【转换为可编辑样条线】，选择【点】子集，框选所有点，右击选择【角点】。框选右侧的点，选择右侧面板中的【圆角】并在视图中拖动。

22.分别框选左侧的两个点，分别依此单击【融合】、【焊接】。按【S】打开捕捉按钮，使其与墙面重合。切换至【顶视图】。框选弧形线，选择右侧面板中【利用所选内容创建图形】，在弹出的对话框中点选【线性】，单击【确定】。

23.选择刚绘制的矩形与创建为新图形的线，将其单独显示。选择【线】子集，将顶部线删除。选择【点】子集，将顶部两条线向下拖动，分别框选两个点，分别依此单击【融合】、【焊接】，然后删除。

24.选择【修改器列表】中的【倒角剖面】命令，点击【拾取剖面】，切换至【顶视图】拾取剖面。选择【倒角剖面】中的【剖面】。切换至【顶视图】调整其位置。按【Shift】键拖动，调整其位置。

25.本节课的作业如图所示。
