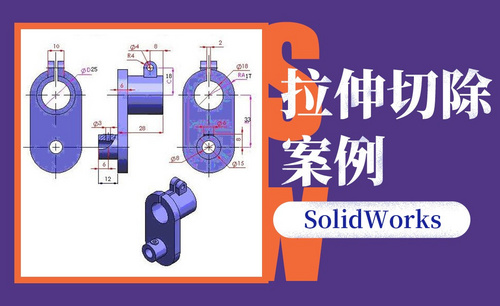

1.本课主要内容具体如图所示。

2.根据参考图分析操作步骤及参数，打开【SOLIDWORKS】软件，点击【新建】零件，点击【前视基准面】，选择【草图绘制】，点击【槽口】，画出槽口。点击【智能尺寸】，标注【33】、【17】，具体如图示。

3.点击【特征】-【拉伸凸台/基体】，选择【线条】，调整【方向】给定深度，输入【值】6mm，具体如图示。

4.选择【面】，点击【草图绘制】，按【Ctrl+8】正视于，点击【圆】，画出圆。点击【智能尺寸】，标注【15】、【8】，具体如图示。

5.点击【特征】-【拉伸凸台/基体】，选择【圆】，调整【方向】给定深度，输入【值】12mm，具体如图示。

6.点击【拉伸切除】，选择【圆形】，调整【方向】给定深度，【值】12，点击【确定】，具体如图示。

7.选择【面】，点击【草图绘制】，按【Ctrl+8】正视于，点击【中心线】，画出直线。点击【智能尺寸】，标注【6】、【8】，具体如图示。

8.点击【参考几何体】基准面，选择【点】与【线】，点击【确定】，具体如图示。

9.选择【平面】，按【Ctrl+8】正视于，点击【草图绘制】。点击【圆】，画出两个圆。点击【智能尺寸】，标注【8】、【3】、【6】，具体如图示。

10.点击【退出草图】，选择【拉伸凸台/具体】，选择【方向】成形到一面，点击【反向】，选择【面】，点击【确定】，具体如图示。

11.点击【拉伸切除】，选择【内部边线】，调整【位置】，输入【值】9mm，具体如图示。

12.选择【面】，点击【草图绘制】，点击【圆】，画出圆。点击【智能尺寸】，标注【25】。点击【退出草图】，选择【拉伸凸台/基体】，调整【方向】给定深度，【值】22，具体如图示。

13.选择【上视基准面】，点击【草图绘制】，选择【矩形】边角矩形，画出矩形。点击【圆】，画出圆，按【Ctrl】选择圆弧与直线，点击【相切】，具体如图示。

14.点击【智能尺寸】，标注【4】、【8】、【18】。点击【裁剪】裁剪实体，删除多余线条， 具体如图示。

15.点击【拉伸凸台/基体】，选择【线条】，调整【方向】两侧对称，【厚度】10，具体如图示。

16.选择【面】，点击【草图绘制】，点击【圆】命令，画出圆。点击【矩形】中点矩形，画出矩形。点击【智能尺寸】，标注矩形【宽度】2，【圆】18，具体如图示。

17.点击【裁剪】强劲剪裁，裁剪多余线条。点击【拉伸切除】，选择【面】，调整【方向】完全贯穿，具体如图示。

18.点击【编辑外观】选择【颜色】，具体效果如图示。

19.本课作业内容具体如图所示。
