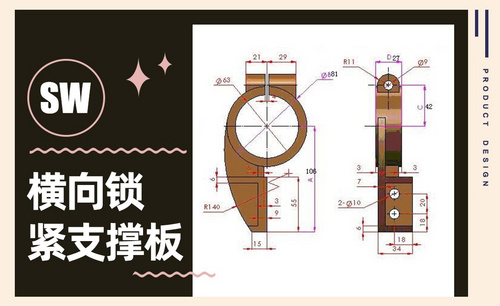

1.选择【前视基准面】草图绘制，选择【圆】绘制两个圆，选择【智能尺寸】标注81、63，退出草图，选择【拉伸凸台】命令， 抓边，厚度输入27mm，打钩【确定】，具体如图所示。

2.选择【参考几何体】基准面，选择面，反向，输入3mm，选择面选择草图绘制，【空格】正式于，选择【圆弧】三点圆弧，绘制圆弧，选择【直线】，绘制直线，选择【智能尺寸】，标注尺寸，具体如图所示。

3.按【CTRL】按直线跟点在同一线上，选择【直线】命令，绘制直线，选择【智能尺寸】标注尺寸，选择【直线】命令绘制直线，选择圆的边线，选择【转换实体引用】，选择【剪裁实体】命令，剪裁多余的部分，选择【智能尺寸】进行标注。具体如图所示。

4.选择【退出草图】，选择【拉伸凸台】命令，选择边线，在【所选轮廓】中从新选择轮廓，选择【反向】，输入7mm，打钩【确定】，打开【拉伸凸台2】的草图，选择【拉伸凸台】，选择边线，修改【所选轮廓】， 关闭【薄壁特征】，【反向】，输入34mm，打钩【确定】，具体如图所示。

5.选择【拉伸凸台】命令，修改【所选轮廓】，【反向】，输入21mm，选择【拉伸凸台】命令， 关闭【薄壁特征】，重新选择轮廓，打钩【确定】，具体如图所示。

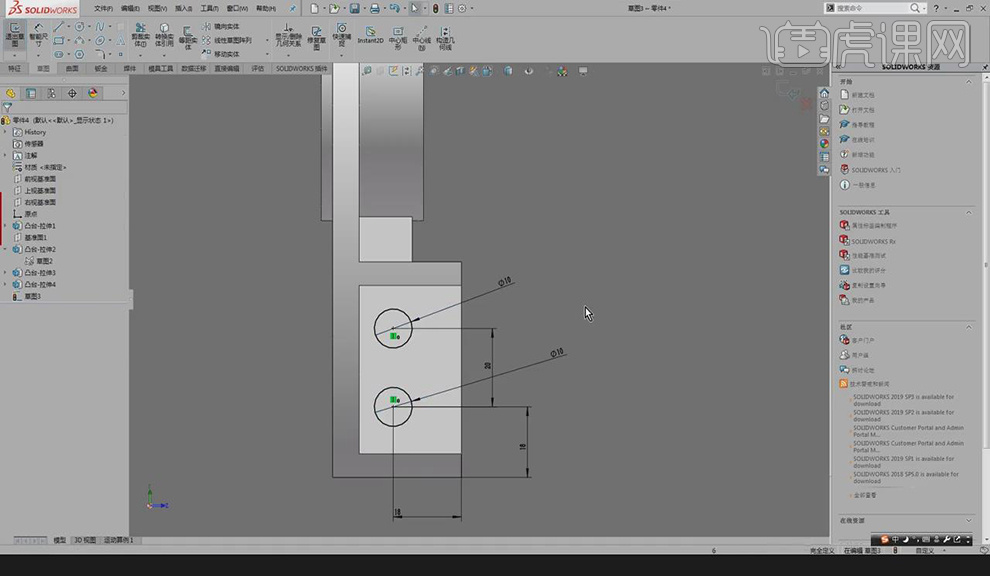

6.选择面，草图绘制，【空格】正视于，选择【圆】绘制两个圆，选择【智能尺寸】标注尺寸，具体如图所示。

7.退出草图，选择【拉伸切除】命令，选择边线，打钩【确定】，选择【右视基准面】草图绘制，【空格】正视于，选择【直线】中心线，绘制中心线，选择【智能尺寸】标注，具体如图所示。

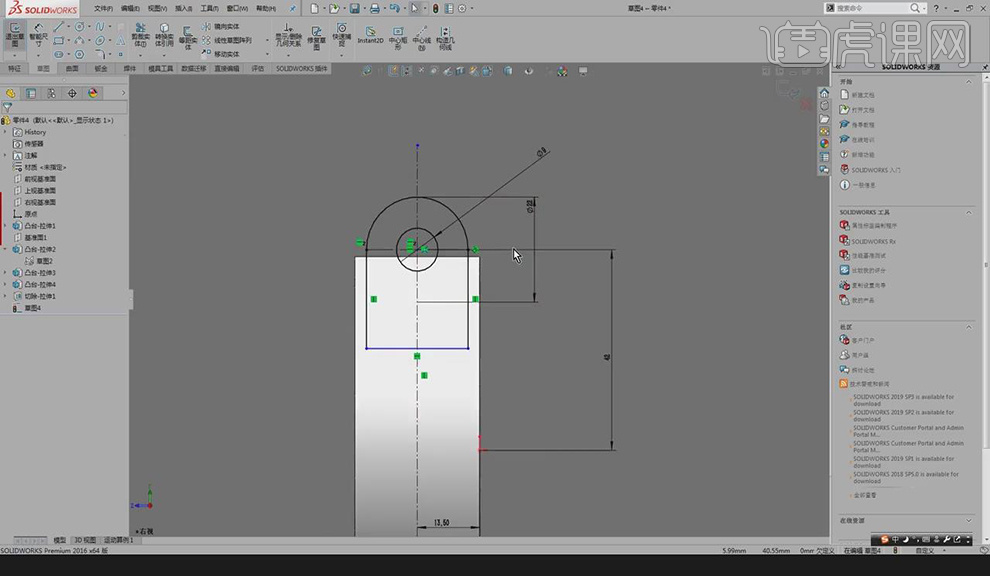

8.选择【圆】，绘制两个圆，选择【智能尺寸】进行标注，选择【矩形】，绘制矩形，选择线跟圆弧相切，选择【剪裁实体】进行剪裁，具体如图所示。

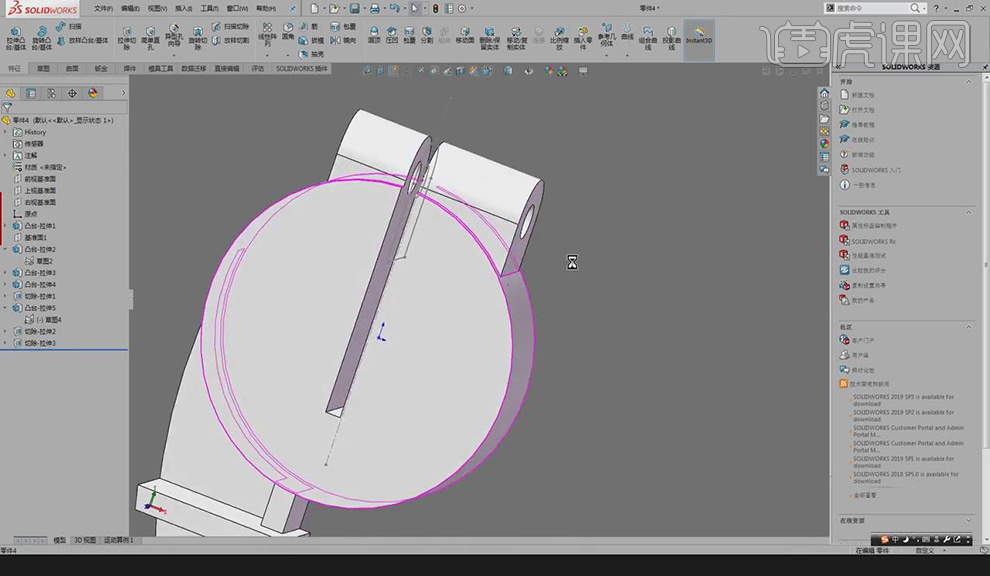

9. 退出草图，选择【拉伸凸台】命令，选择边线，输入29mm，方向2输入21，打钩【确定】，打开【拉伸凸台5】的草图，选择【拉伸切除】，选择孔，选择【完全贯穿】，打钩【确定】，具体如图所示。

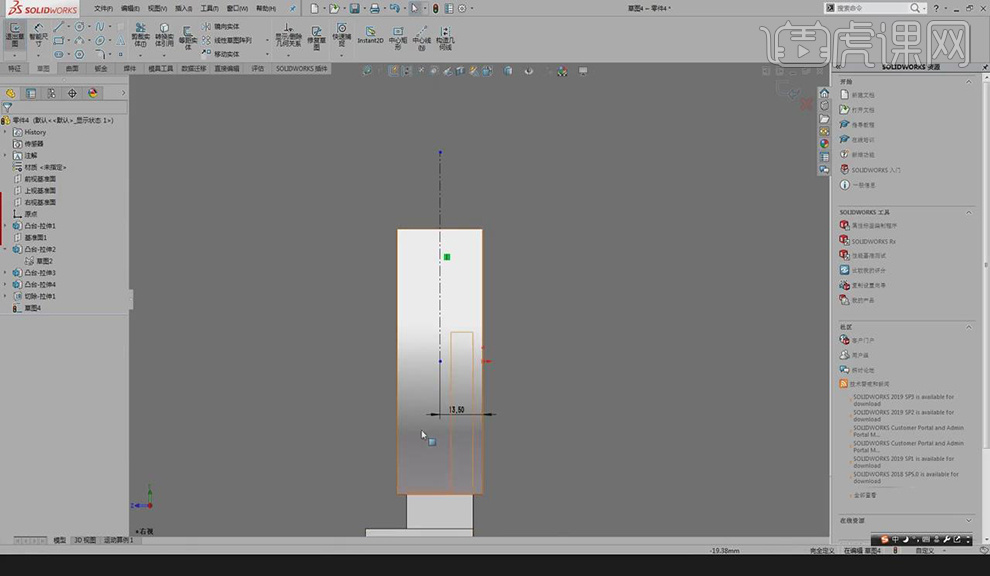

10.选择面【空格】正视于，选择【矩形】中心矩形绘制矩形，选择【智能尺寸】标注尺寸，退出草图，选择【拉伸切除】命令，选择边线，打钩【确定】，具体如图所示。

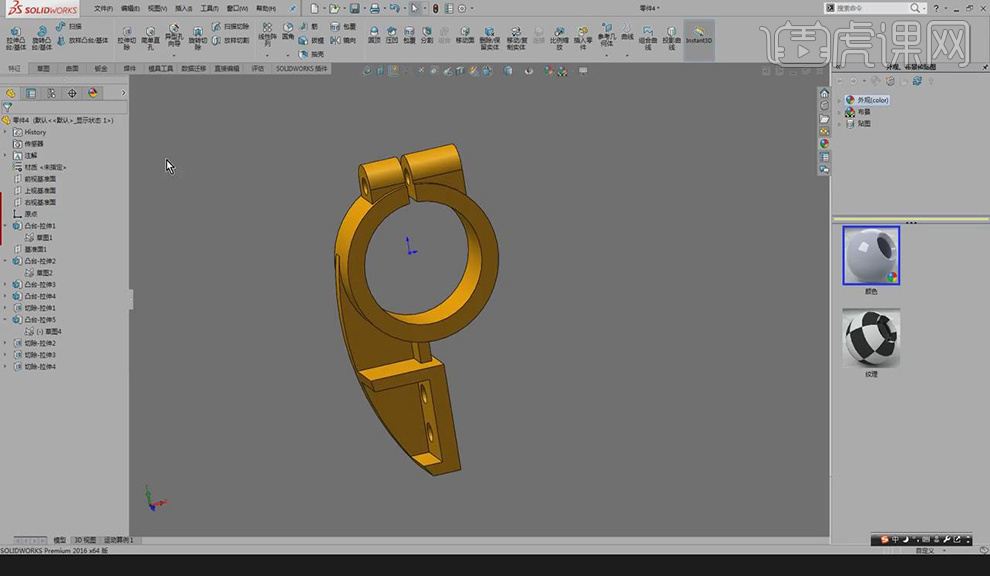

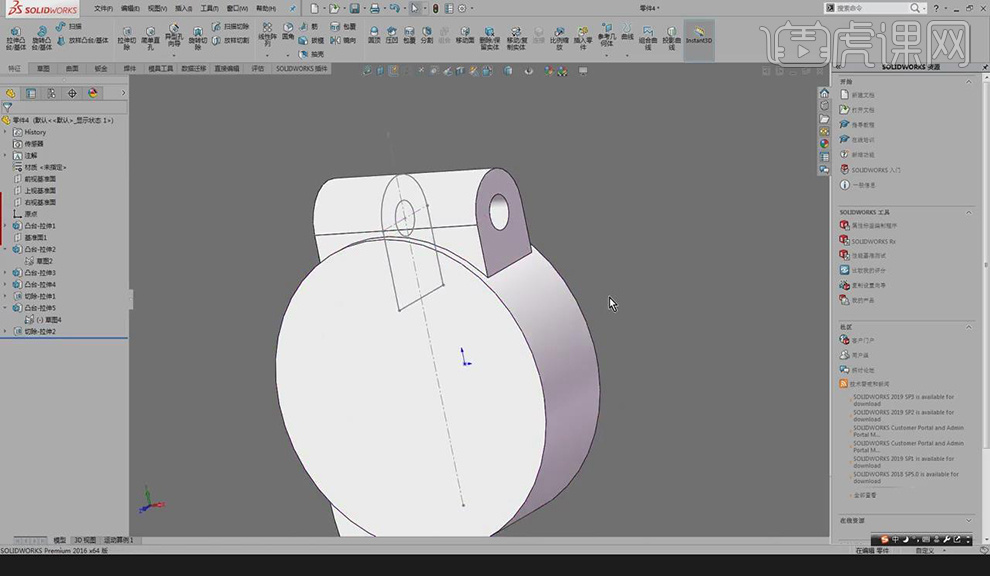

11.选择【拉伸切除】命令，选择边线，【反向】，打钩【确定】，修改颜色，具体如图所示。

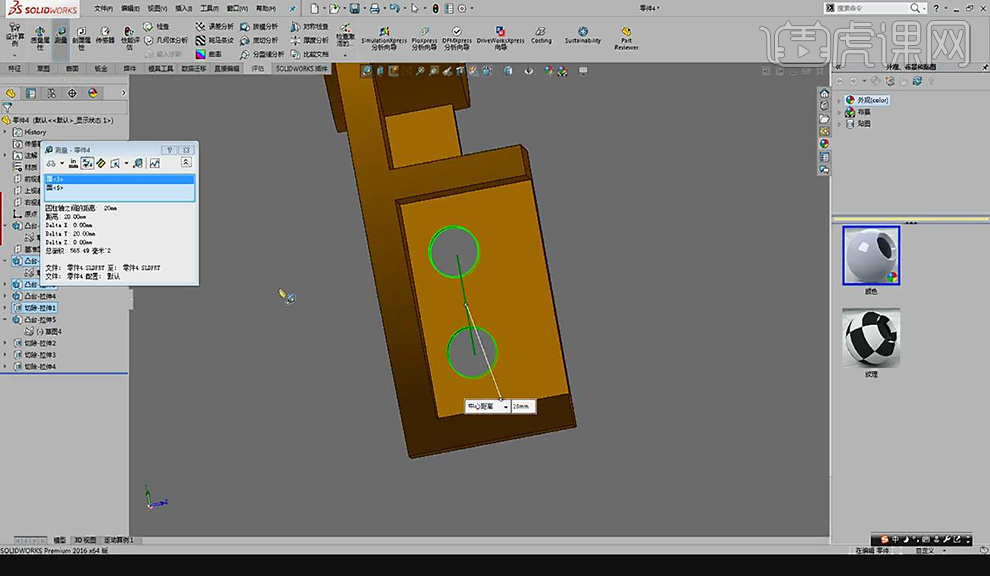

12.选择【评估】内的【测量】检测模型的距离，圆的大小，具体如图所示。

13..本课作业具体如图所示。
