1.打开【3D】，点击【文件】-【打开】，打开原始文件，我们先来查看效果。

2.将3Dmax进行【重置】。再打开【CAD】文件，打开素材文件，这里只提取了内墙线。新建【图层】，颜色为红色，修改下图层位置。保存。

3.回到【3Dmax】，点击【文件】-【导入】-【导入】，选择刚保存的文件。打开【渲染设置】，调整如图示。

4.选择模型，右键选择【转换为可编辑多边形】，边层级，框选边，按住【Shift】往上拉伸5段高度。

5.顶点，框选第一段线（踢脚线），Z为【80】。第二段高度为【900】。带三段（门高），高度为【2100】。第4段（窗上方），高度为【2350】。最后是房高【3000】。

6.渲染设置，点击【渲染器】，选择【V-ray ADV】。【M】材质编辑器，选择模型为它添加材质，添加【V-ray】材质球，漫反射颜色为白色，修改边框颜色。

7.选择边界，这时自动选择没有封口的边界，点击【封口】。选择【摄像机】-【目标摄像机】，拉拽创建摄像机。调整位置。

8.高度为【1100】，坐标点也输入【1100】。【渲染设置】，图像纵横比为【1.6】。再调整渲染设置的参数。

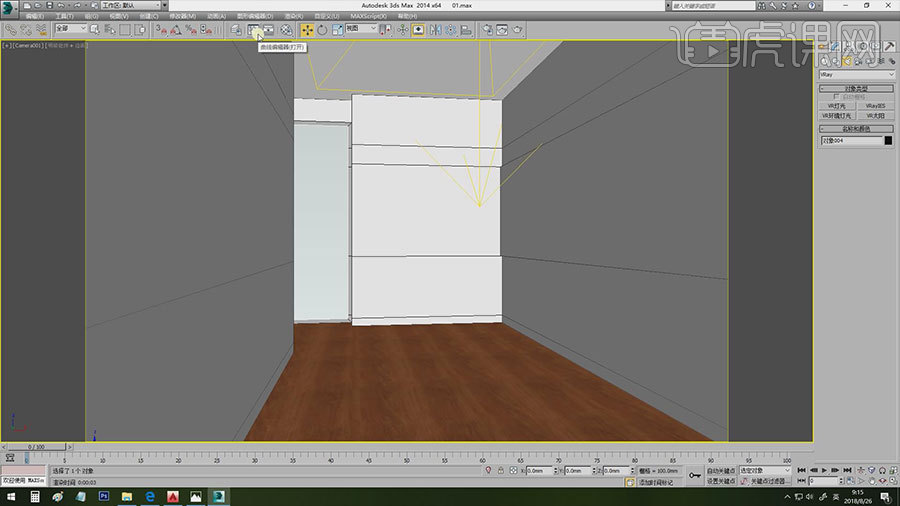

9.接着调整一下视角，摄像机镜头选择【24】，勾选【手动剪切】，将剪切平面拉到建筑物以外。调整如图示。

10.接着将渲染视口固定【摄像机视口】。透视图，多边形，选择地面，点击【分离】。打开【材质编辑器】，添加材质，切换至【V-ray材质】，给它调一个外部材质球，选择【木板贴图】。

11.再添加【UVW贴图】，选择【长方体】，调整贴图大小。【P】透视显示，选择右侧中间的墙，【Alt+Q】孤立显示。多边形，勾选【忽略背面】，选择面，进行【分离】。

12.多边形，右键选择【挤出】，高度为【25】。顶视图，打一盏【V-ray面片光】。左视图，提高高度，调整位置。再调整参数。

13.【P】透视显示，选择前左方的面，进行【分离】。删除多余的线，选择竖线，右键选择【连接】，Z为【2700】。

14.多边形，选择下方的面，右键选择【插入】，car边框效果。接着将不同材质的面，进行分离。接着给边框上一个【黑色车漆材质】，再给中间上一个玻璃材质。

15.下节课继续。
