本节课讲解工程图综合实例，7-8UG工程图传输AUTO CAD转化技巧，同学们可以在下方评论区进行留言，老师会根据你们的问题进行回复。

核心知识点：视图读图和操作技巧，使用软件/工具：UG11。

那我们开始今天的教程吧。

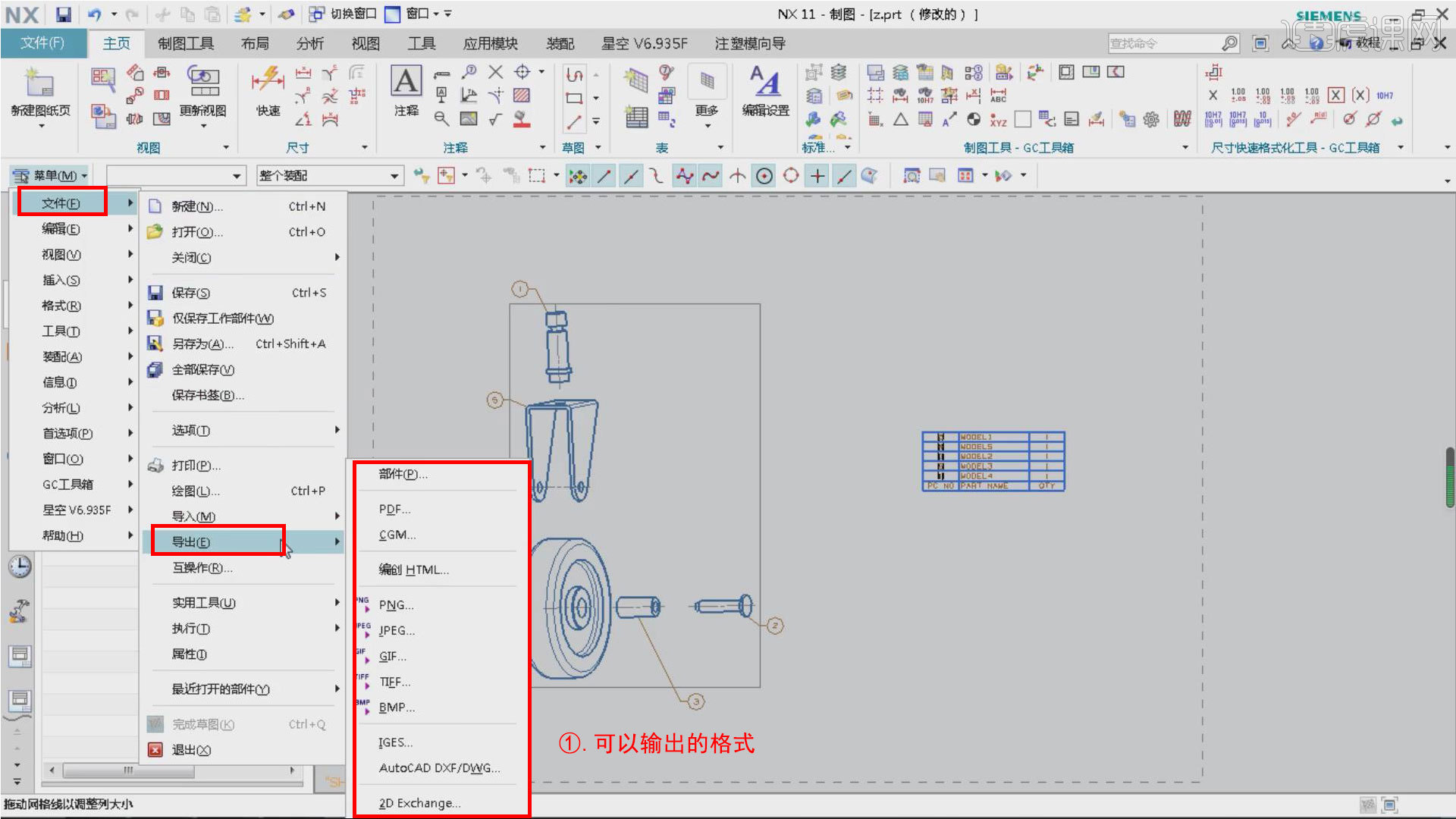

1.打开UG，找到【装配图】，包含五个部件，文件所保存【prt文件】，AUTO CAD是【DWG文件格式】，格式转换的时候需要【输出】。

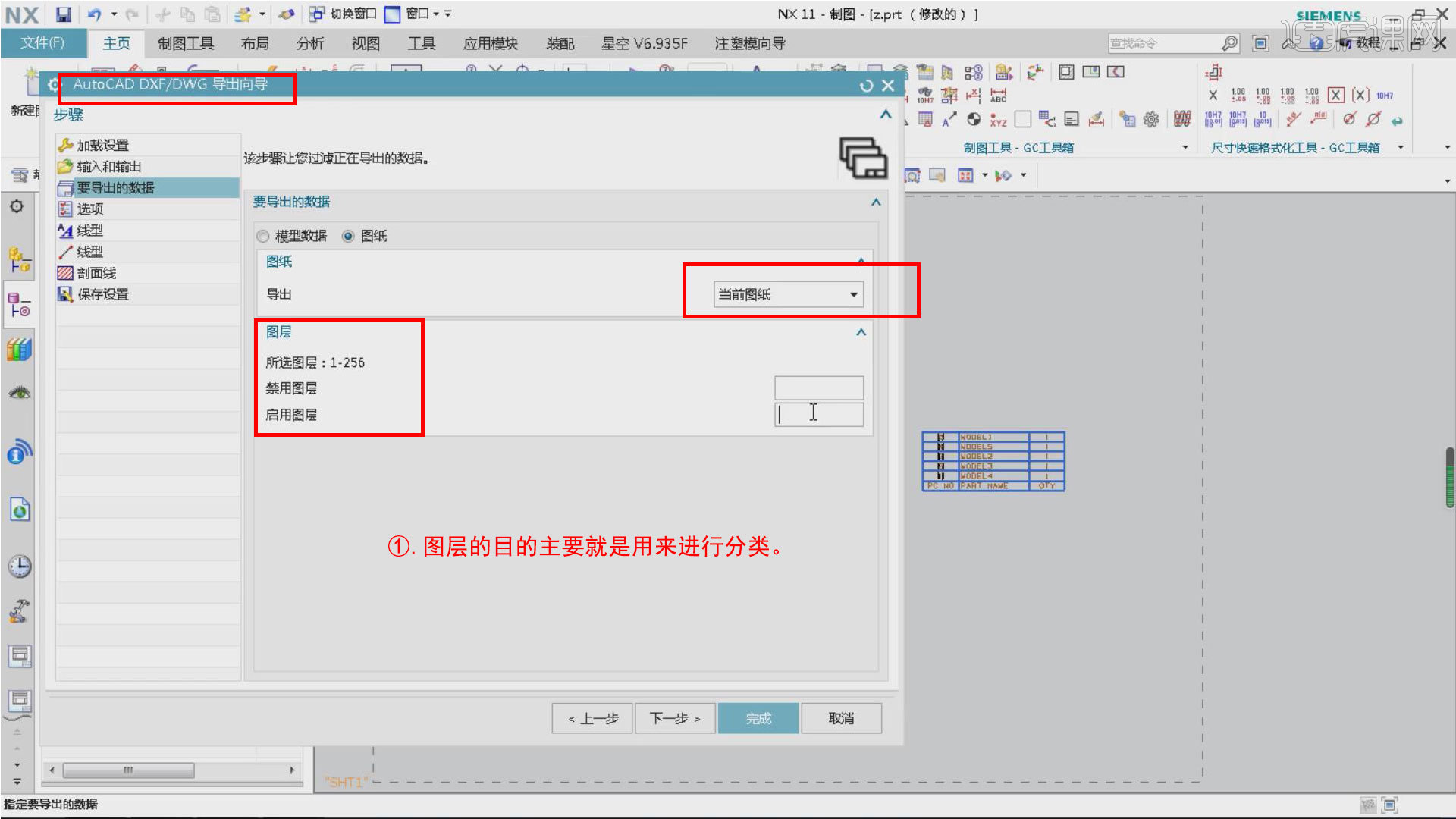

2.当前的装配好的部件图部件的名称【z.prt】，导出为【DXF】或者是【DWG】的格式，输出至在【建模或者布局】，存储在桌面，图层的目的主要就是用来进行分类。

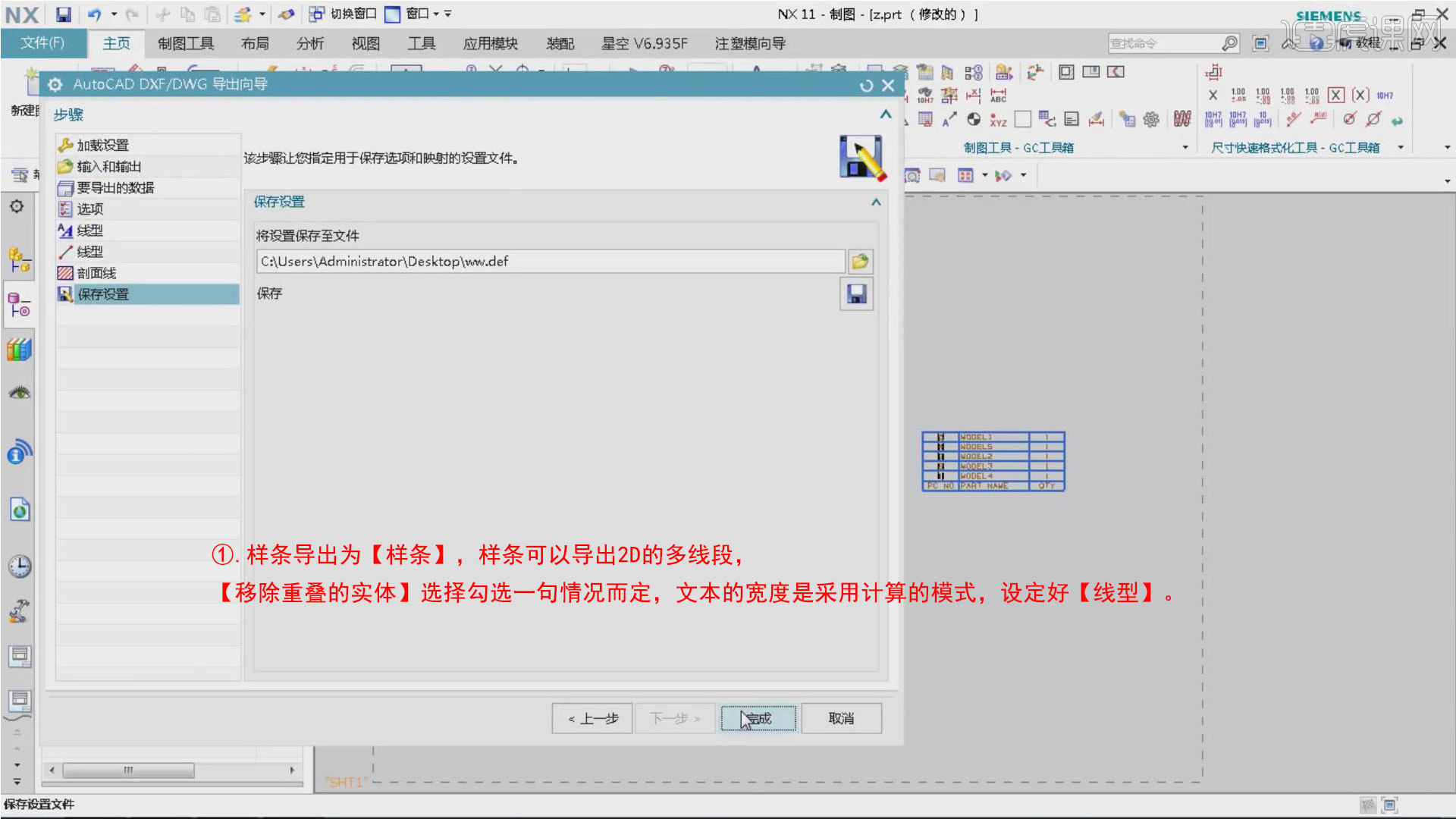

3.样条导出为【样条】，样条可以导出2D的多线段，【移除重叠的实体】选择勾选一句情况而定，文本的宽度是采用计算的模式，设定好【线型】。

4.双击进入刚刚输出的文件，使用导出零件明细栏的命令，可以轻松的将当前的图纸当中，选定的零件明细栏中的内容。

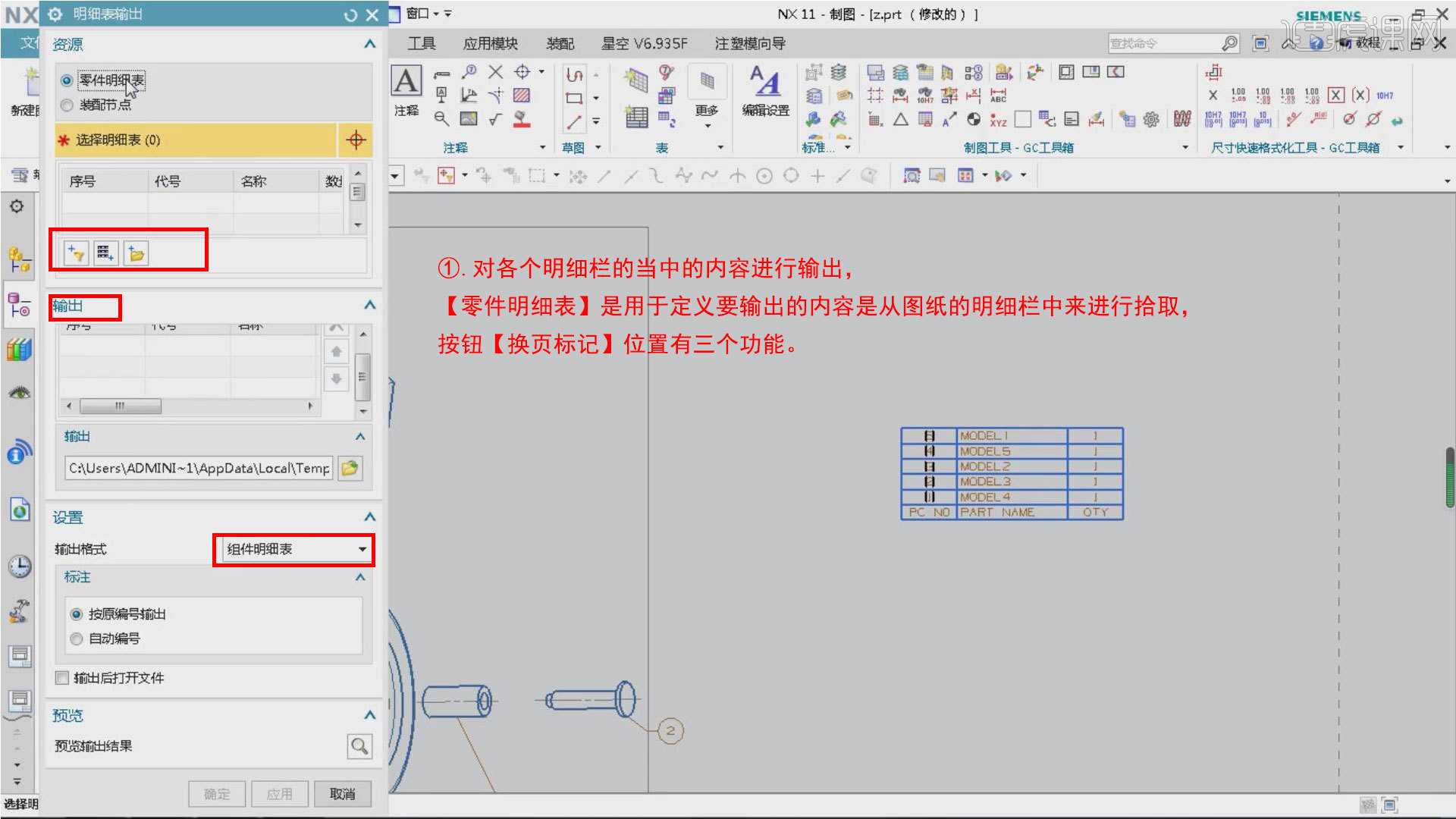

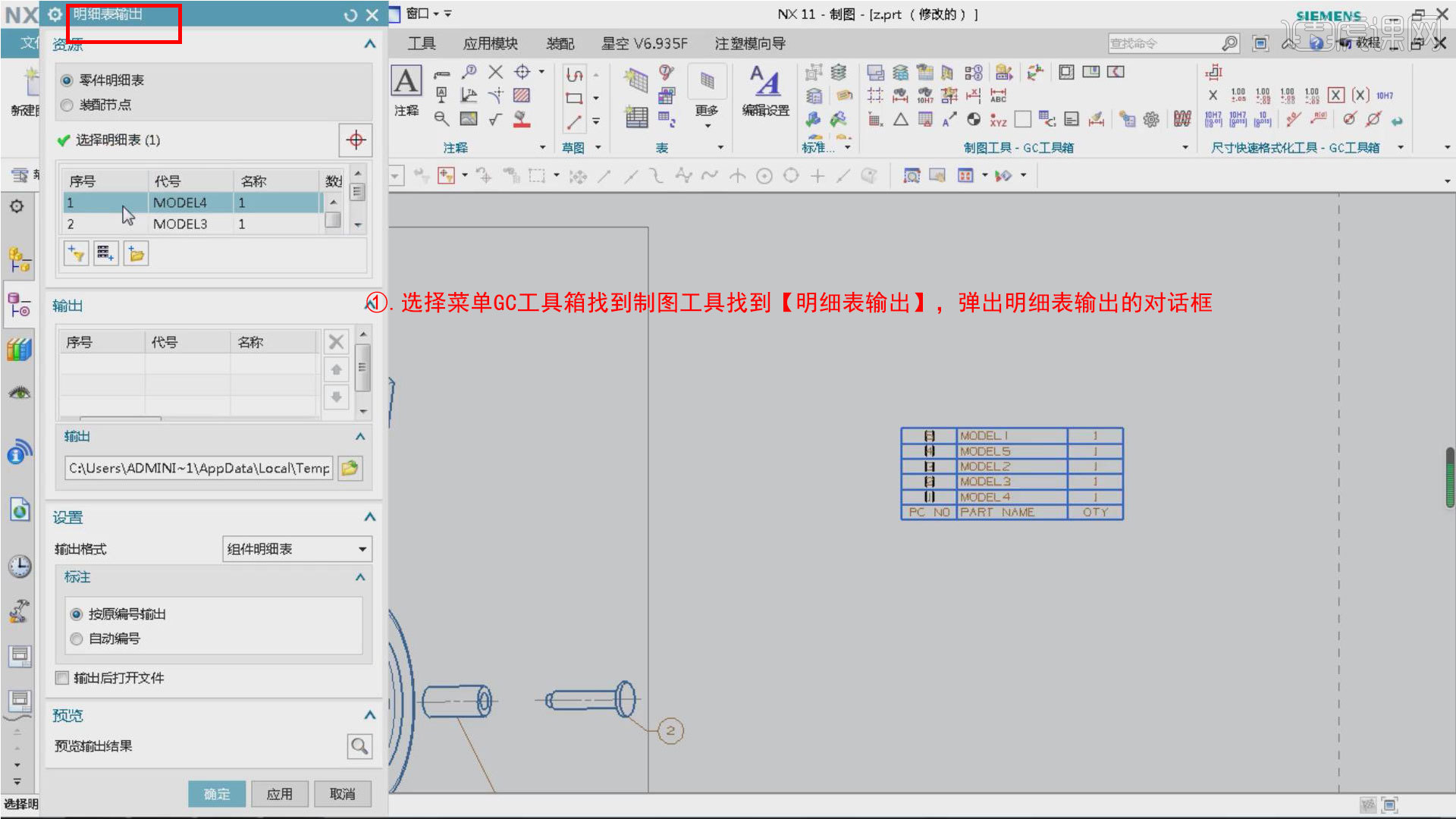

5.对各个明细栏的当中的内容进行输出，【零件明细表】是用于定义要输出的内容是从图纸的明细栏中来进行拾取，按钮【换页标记】位置有三个功能。

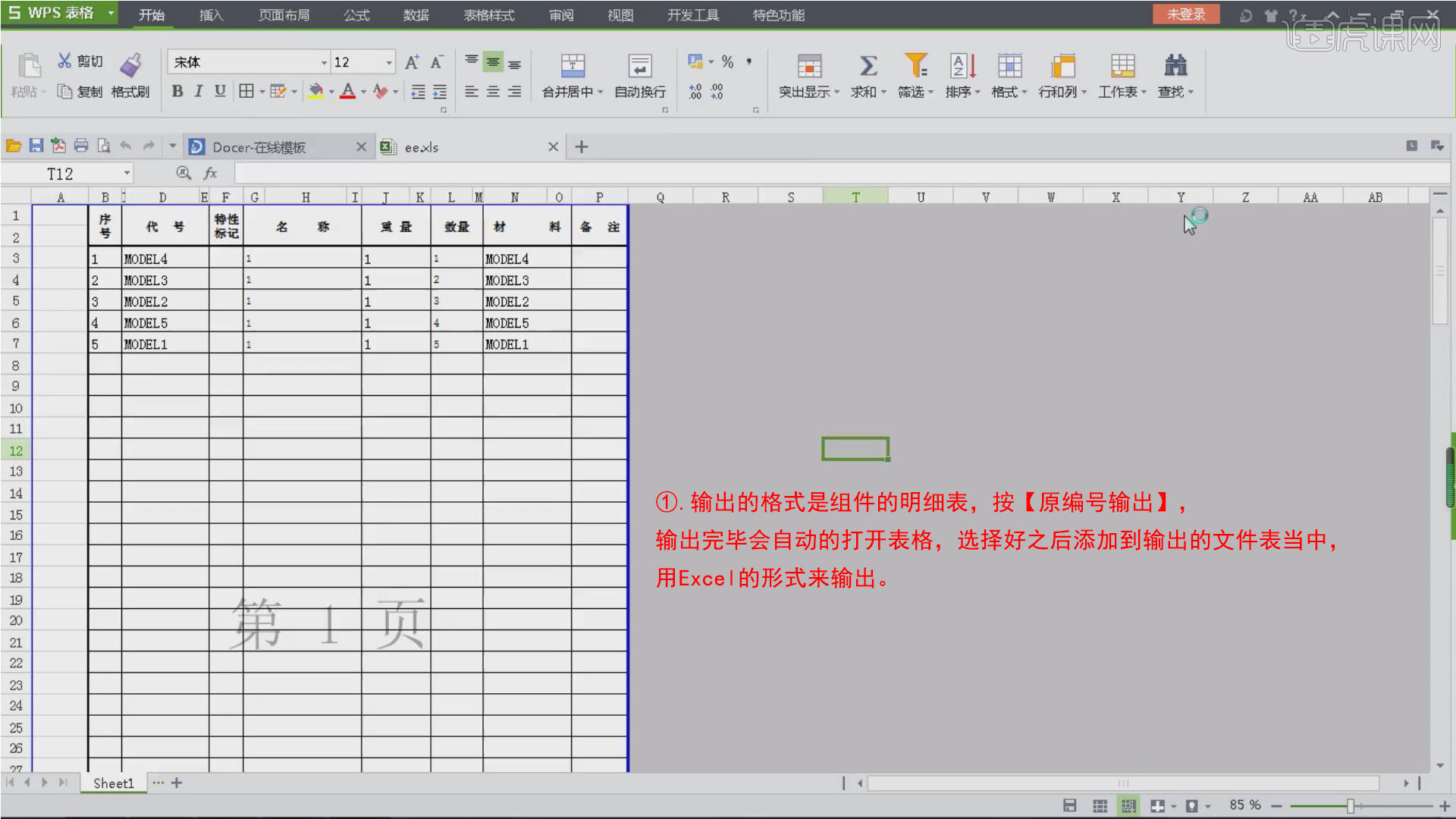

6.输出的格式是组件的明细表，按【原编号输出】，输出完毕会自动的打开表格，选择好之后添加到输出的文件表当中，用Excel的形式来输出。

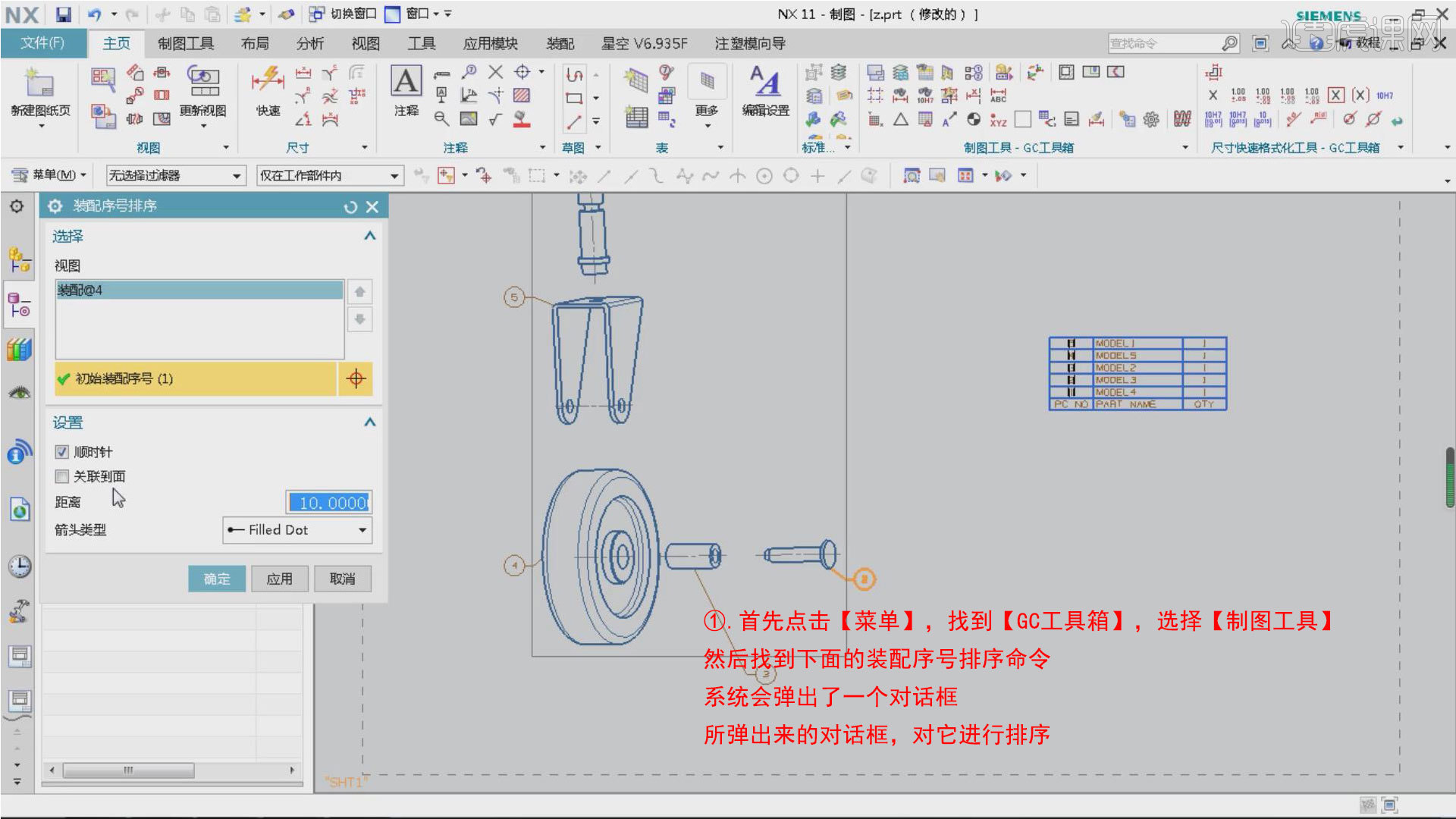

7.装配序号的排序，万向轮是由五个组件所组成，按照顺时针的方向来进行编号，方便识图，这时需要进行指定一个初始的装配序号，系统自动的按照指定的距离值来排列序号。

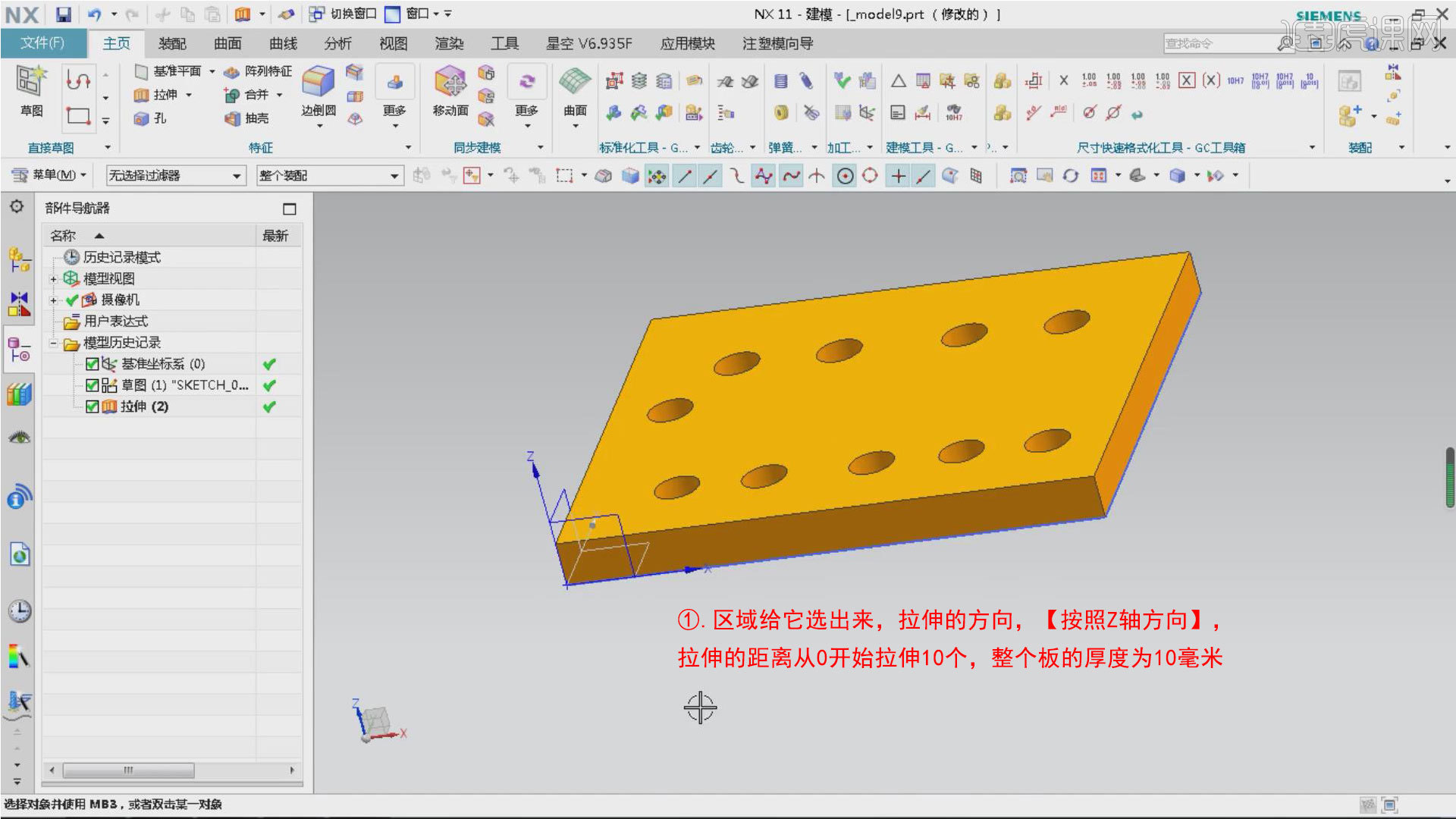

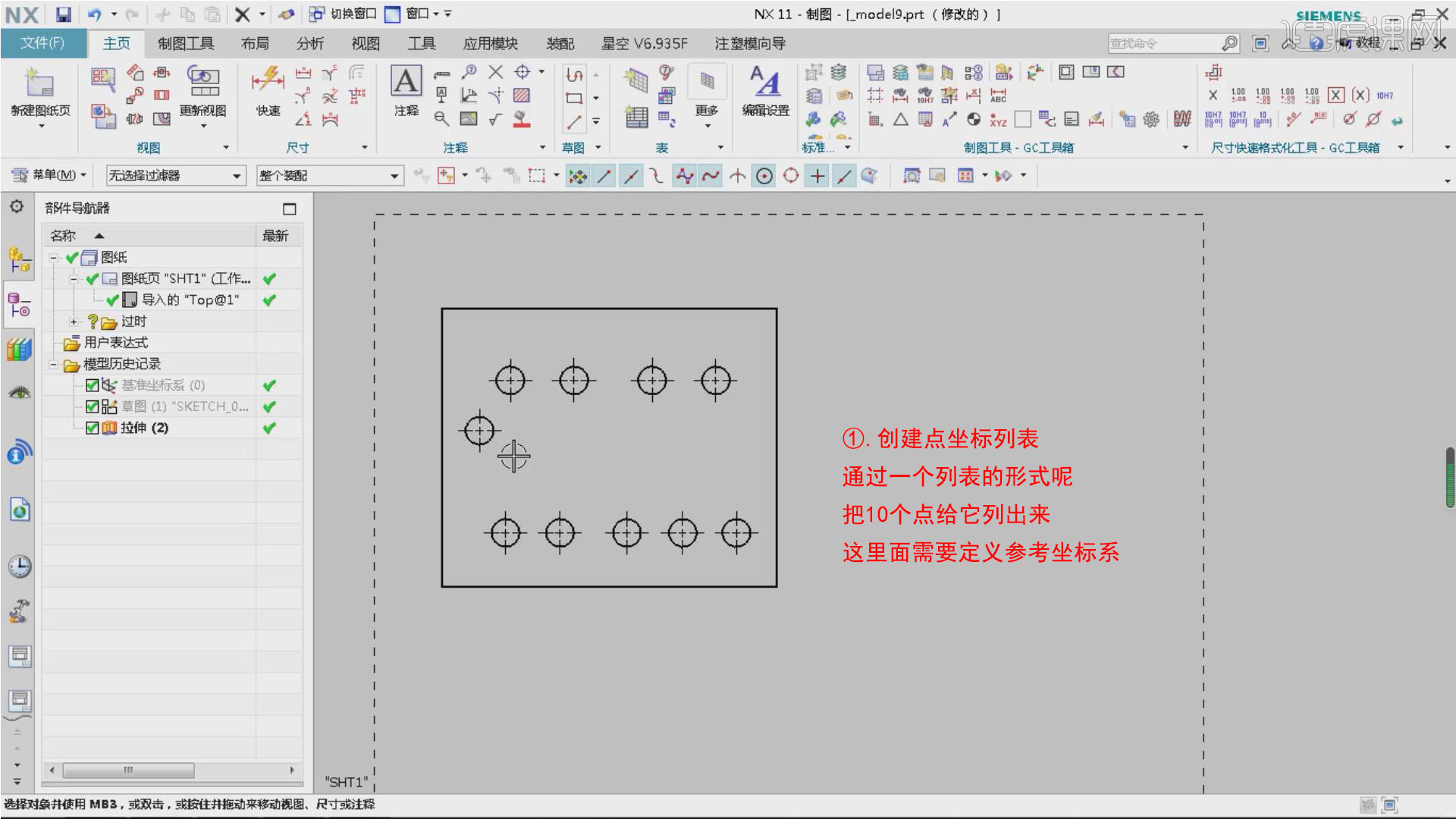

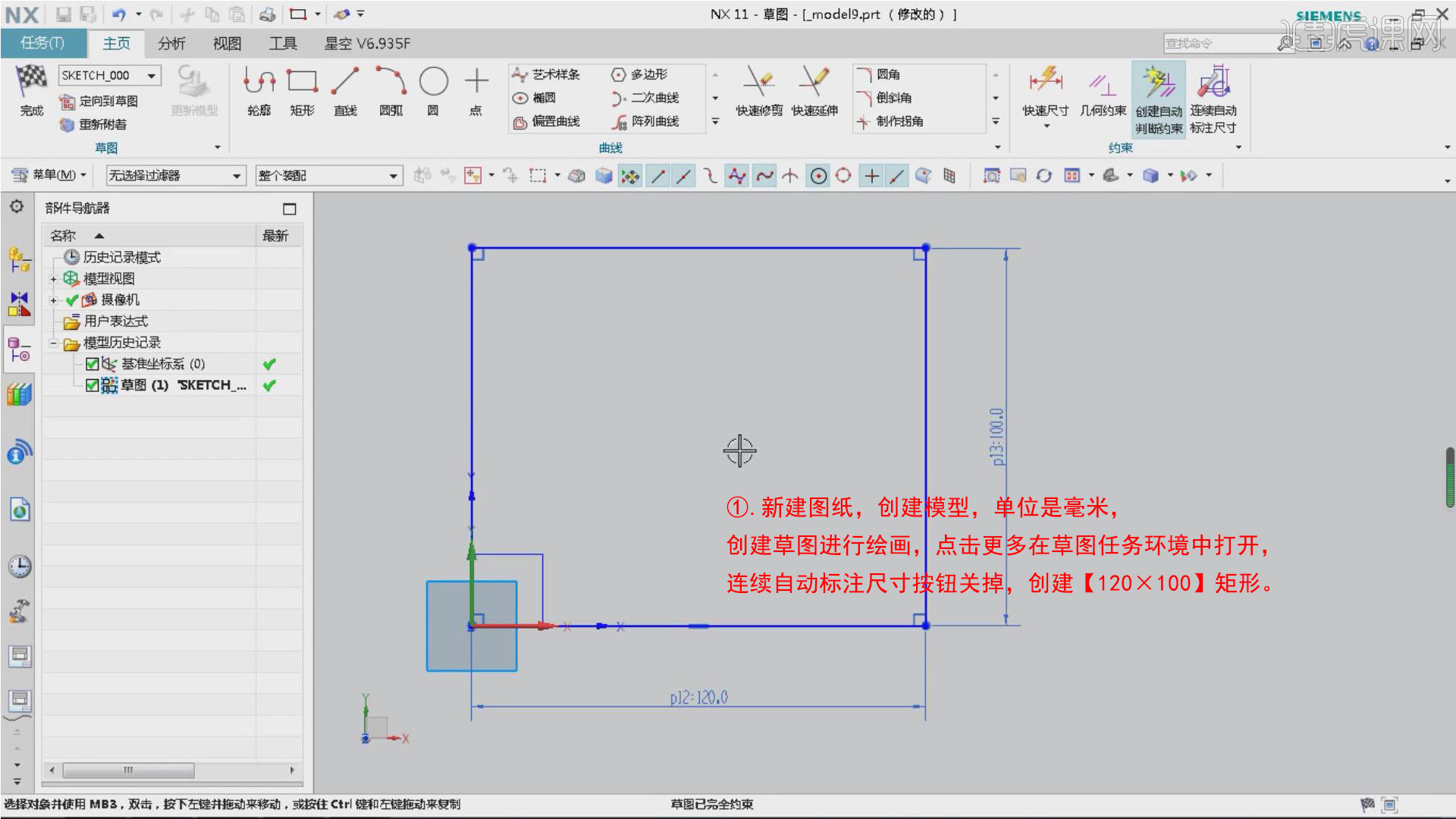

8.创建点坐标列表命令，台板它主要是用于零部件或者是工件的一个装卡，根据很多的孔需要定义每一个孔的坐标，首先把图先绘画出来。

9.做【10个孔】的时候，想做每一个孔的【坐标】，需要进行【编程】，直接按照尺寸标注的这种形式的话整体的尺寸会显得很复杂，直接采用一个【列表的形式】来表达。

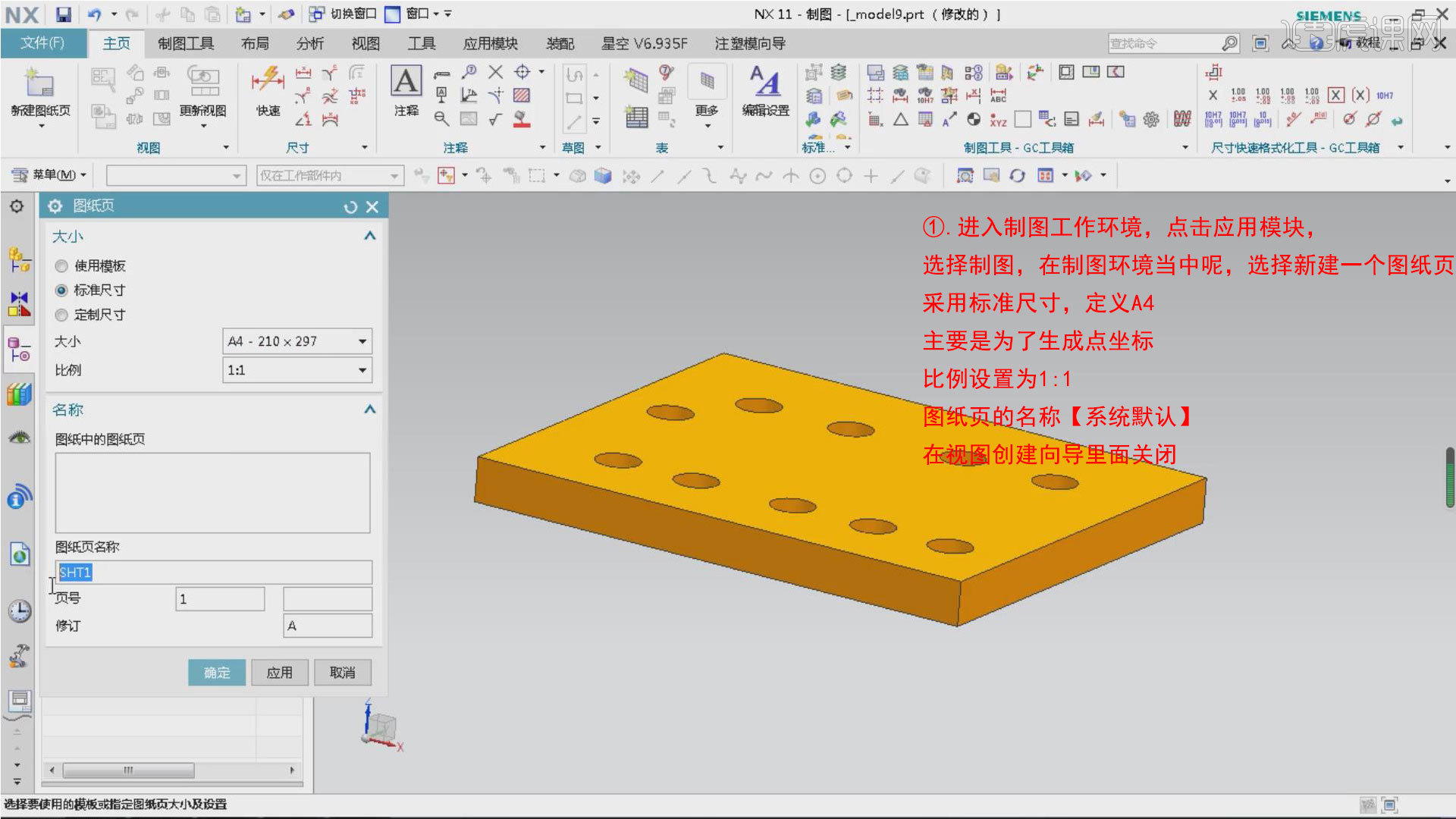

10.进入制图工作环境之前，将草图曲线或者是基准平面、曲面、坐标系等进行【隐藏】，只留下实体部分，把零部件放入到平台的上方，孔需要做成螺纹孔。

11.采取手工插入视图，需要先【创建视图】，点击视图当中的基本视图，选择合适的视图，然后显示各个端点，【端点】一共是10个点，通常采用这种标尺寸的形式。

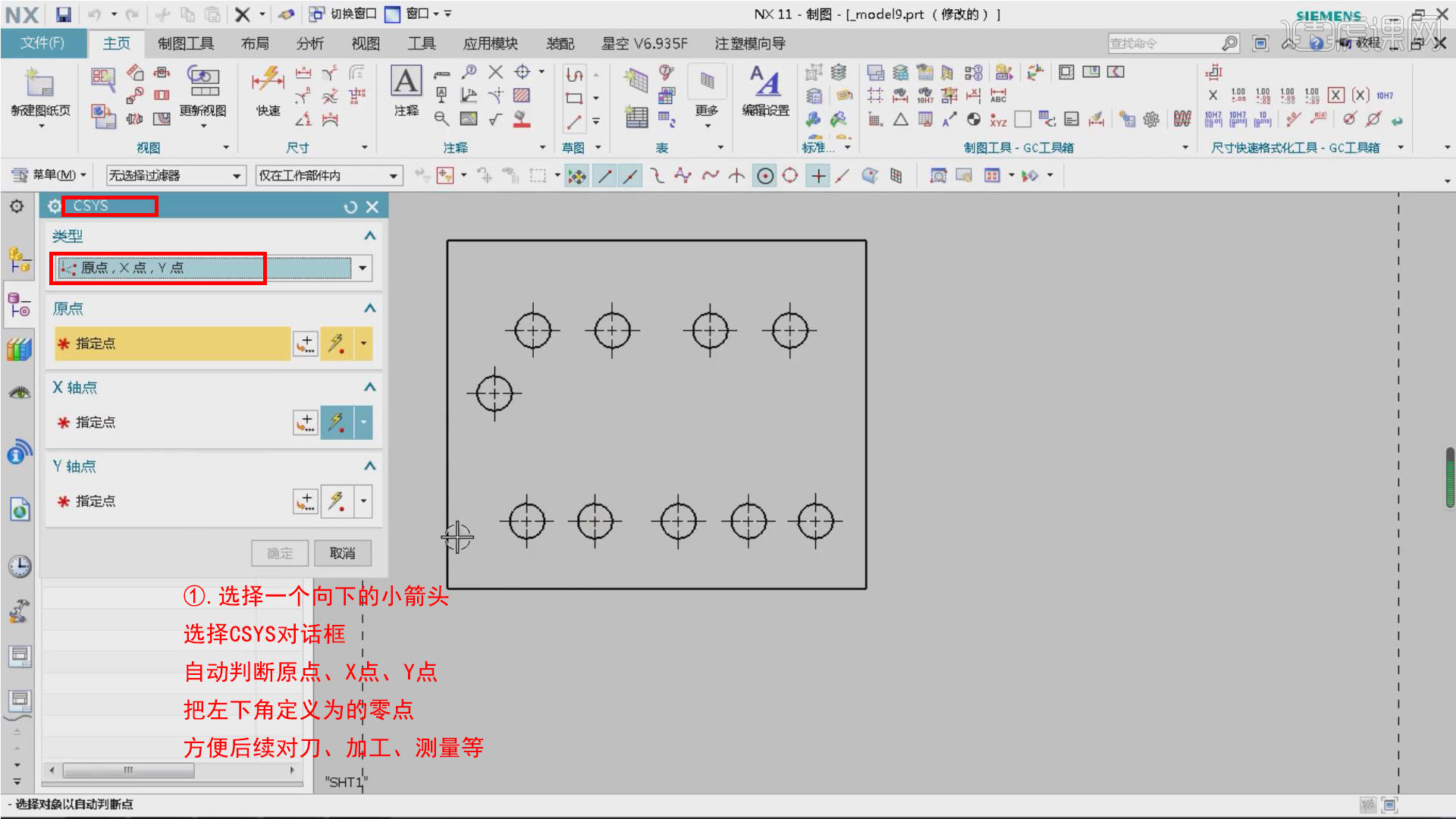

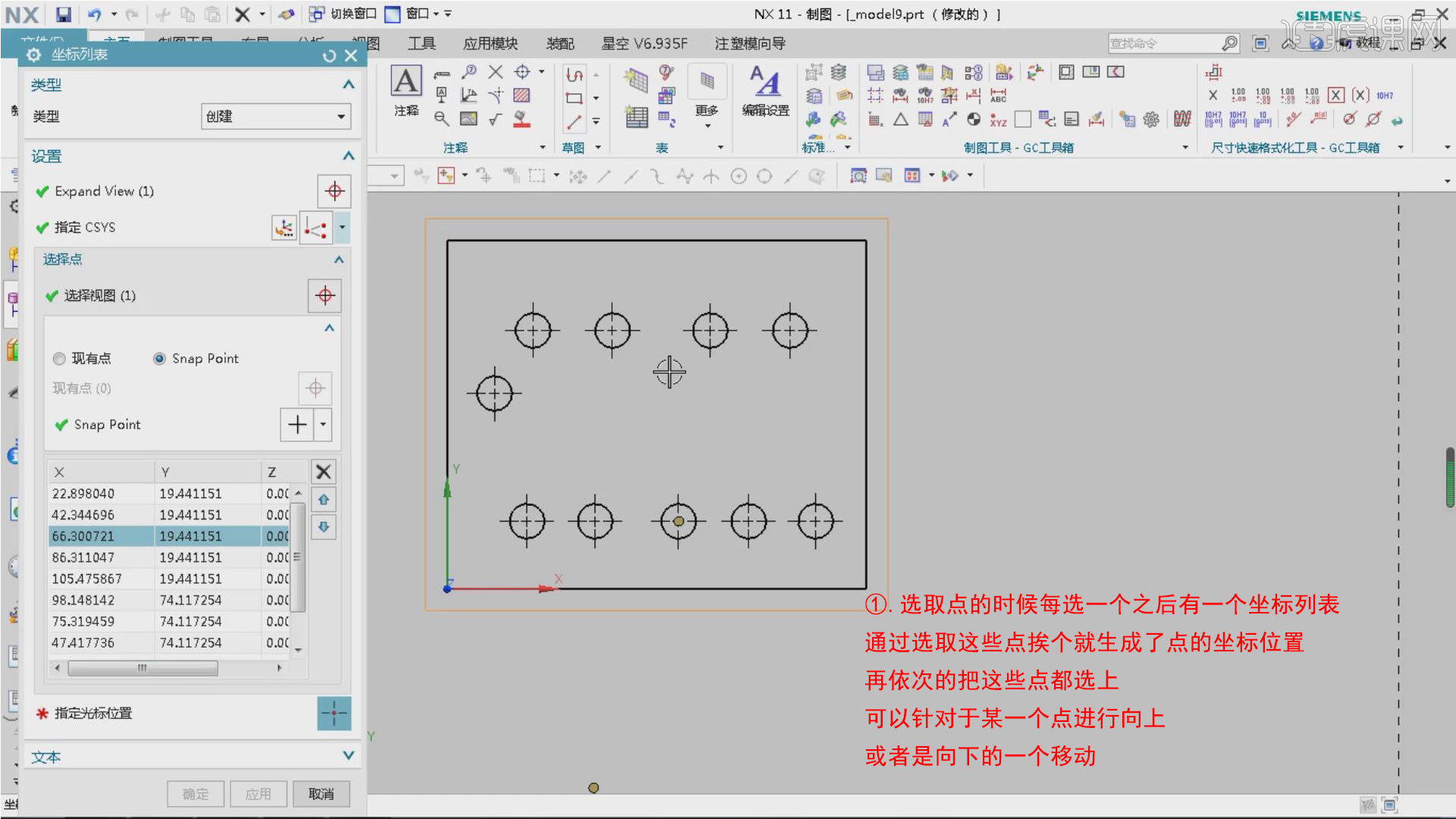

12.选择菜单当中下面的【GC工具箱】，工具箱里面找到【注释】，采用坐标列表显示【原点】的坐标，类型当中选择【创建】也可以选择【编辑】，进入【扩展模式】。

13.定义X轴的点以水平的方向来为【X轴点】，Y轴点正好是垂直的方向，此时系统自动选中了图样上的唯一的一个视图，在坐标列表里面需要进行对话框当中，展开选择点。

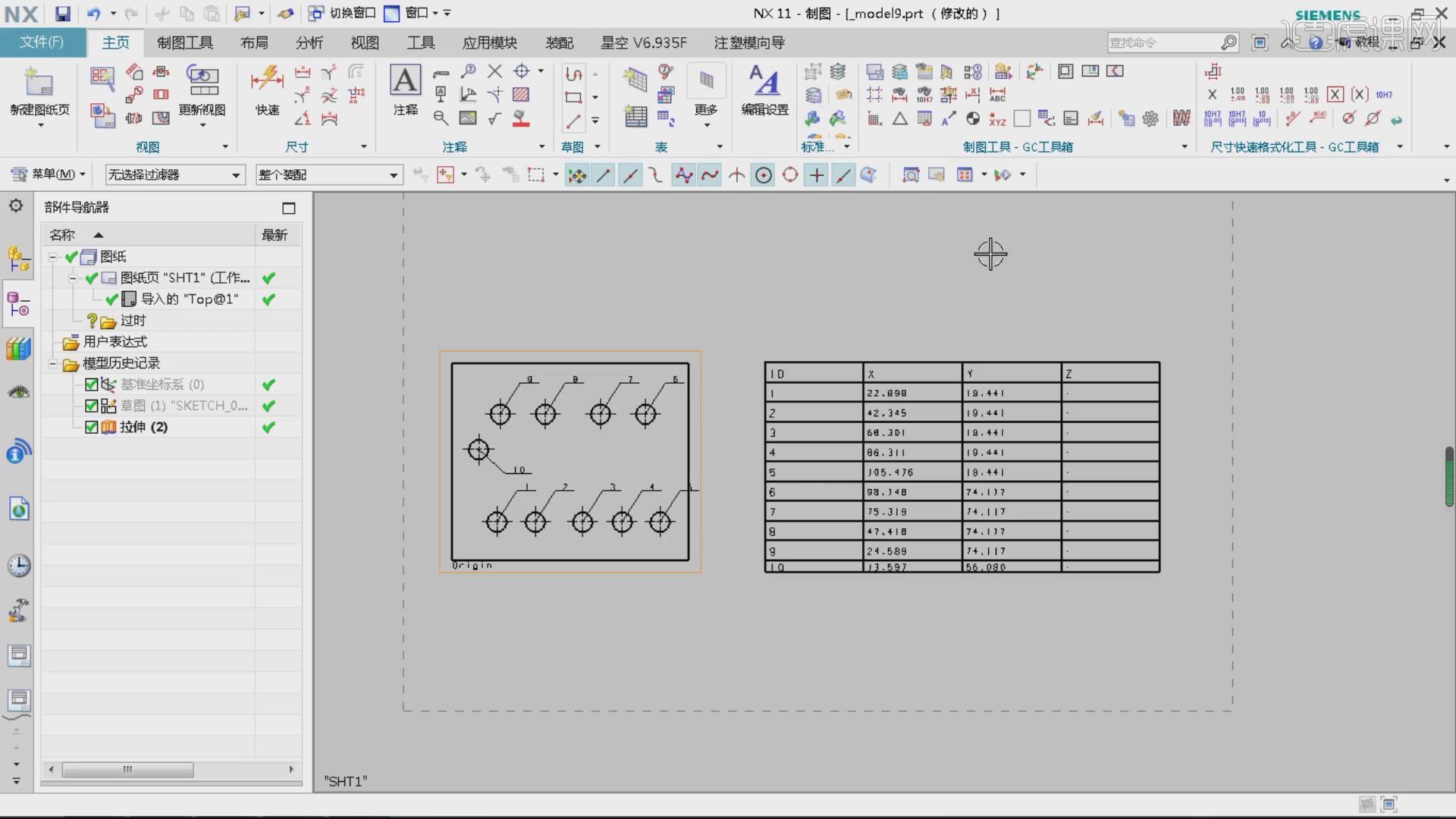

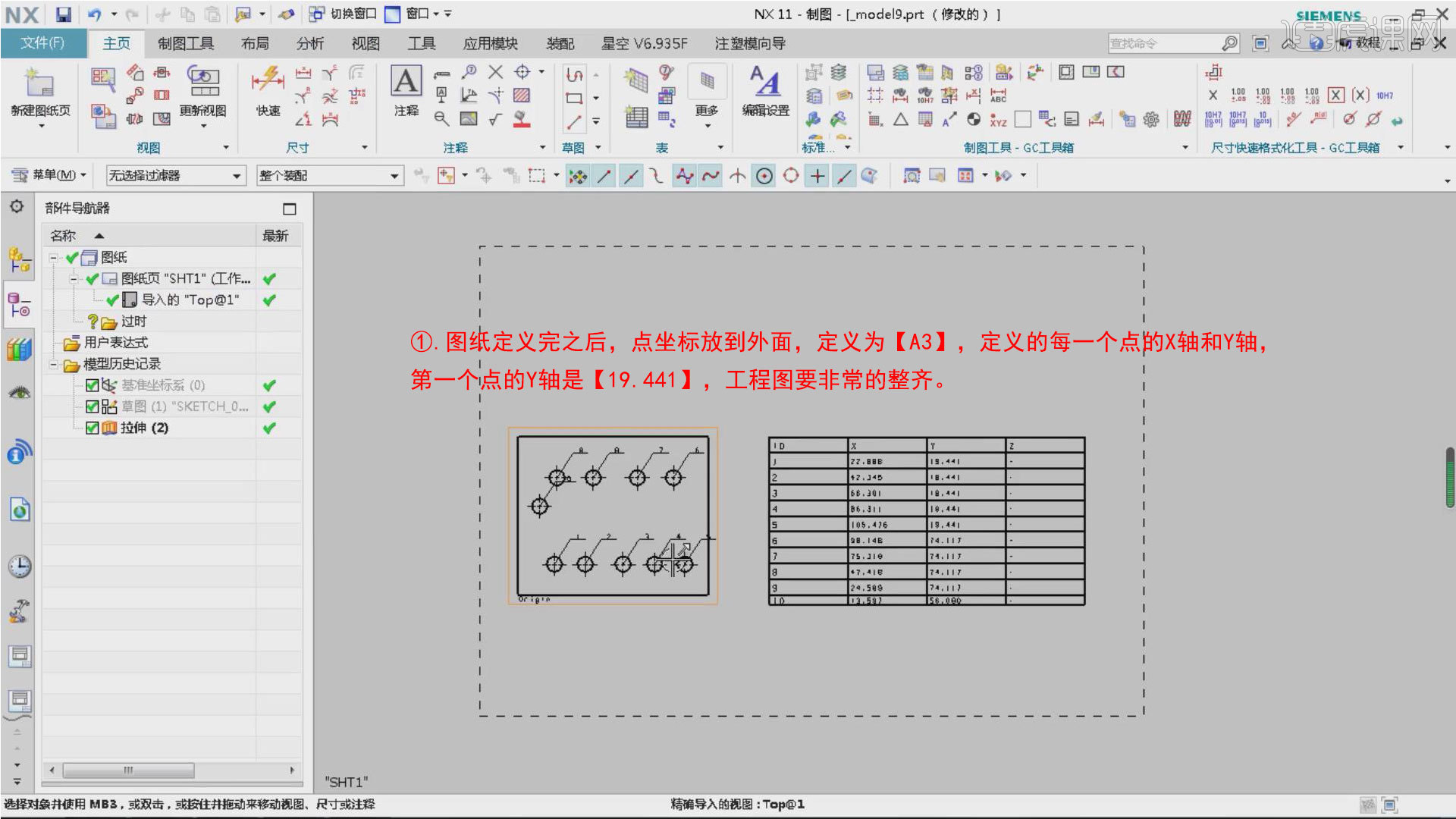

14.图纸定义完之后，点坐标放到外面，定义为【A3】，定义的每一个点的X轴和Y轴，第一个点的Y轴是【19.441】，工程图要非常的整齐。

15.本节课的内容就分享到这了，同学们记得根据所学内容练习UG工程图传输AUTO CAD转化技巧，评论区上传自己的作业哦！
