本节课讲解工程图综合实例，7-7生成齿轮一些参数和标准件的表示，同学们可以在下方评论区进行留言，老师会根据你们的问题进行回复。

核心知识点：视图读图和操作技巧，使用软件/工具：UG11。

那我们开始今天的教程吧。

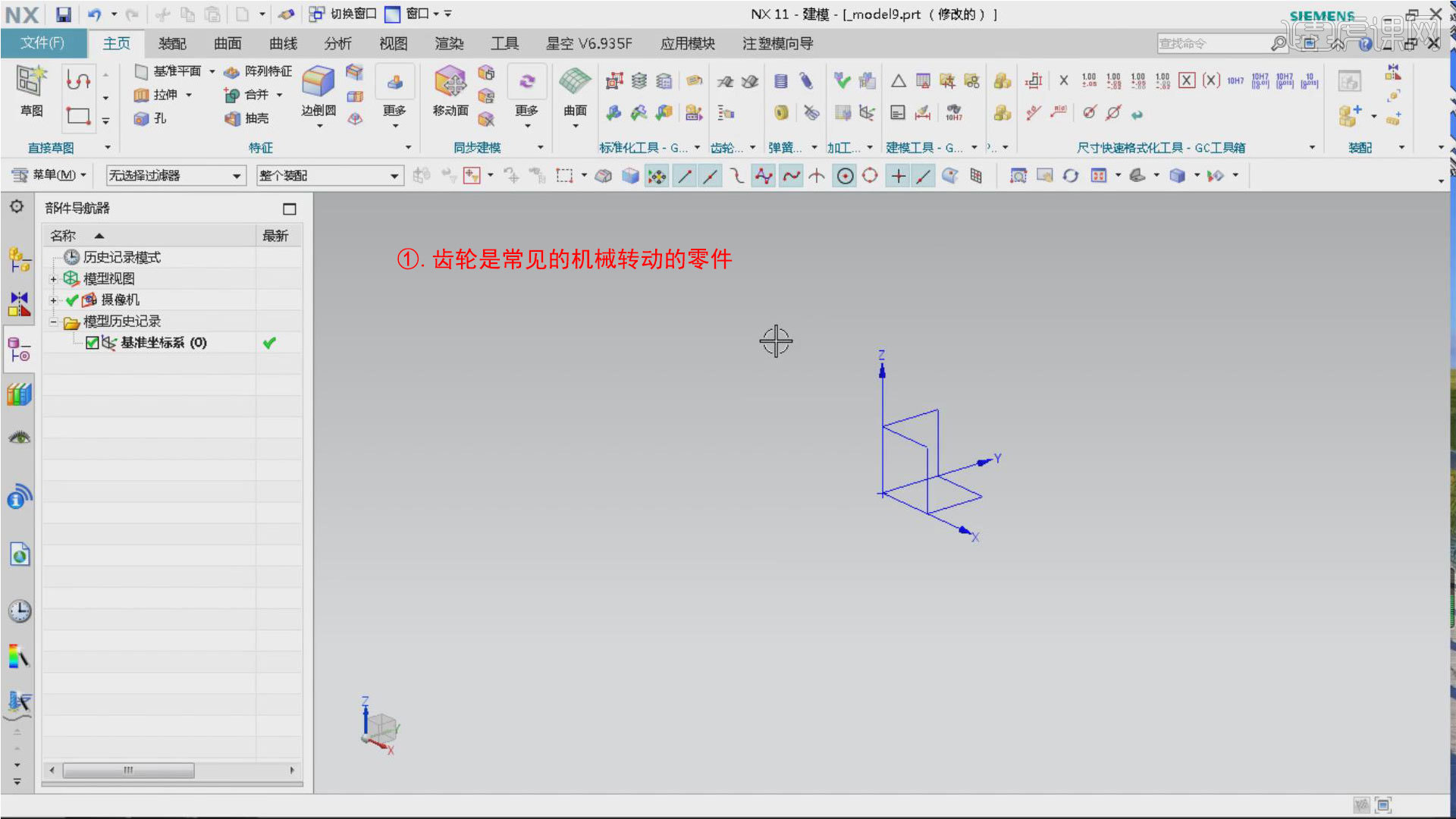

1.齿轮是常见的机械转动的零件，其本身具有很多的重要技术参数，通过表格形式出现在图纸上，我国的制图标准对齿轮的图样画法有简化的规定。

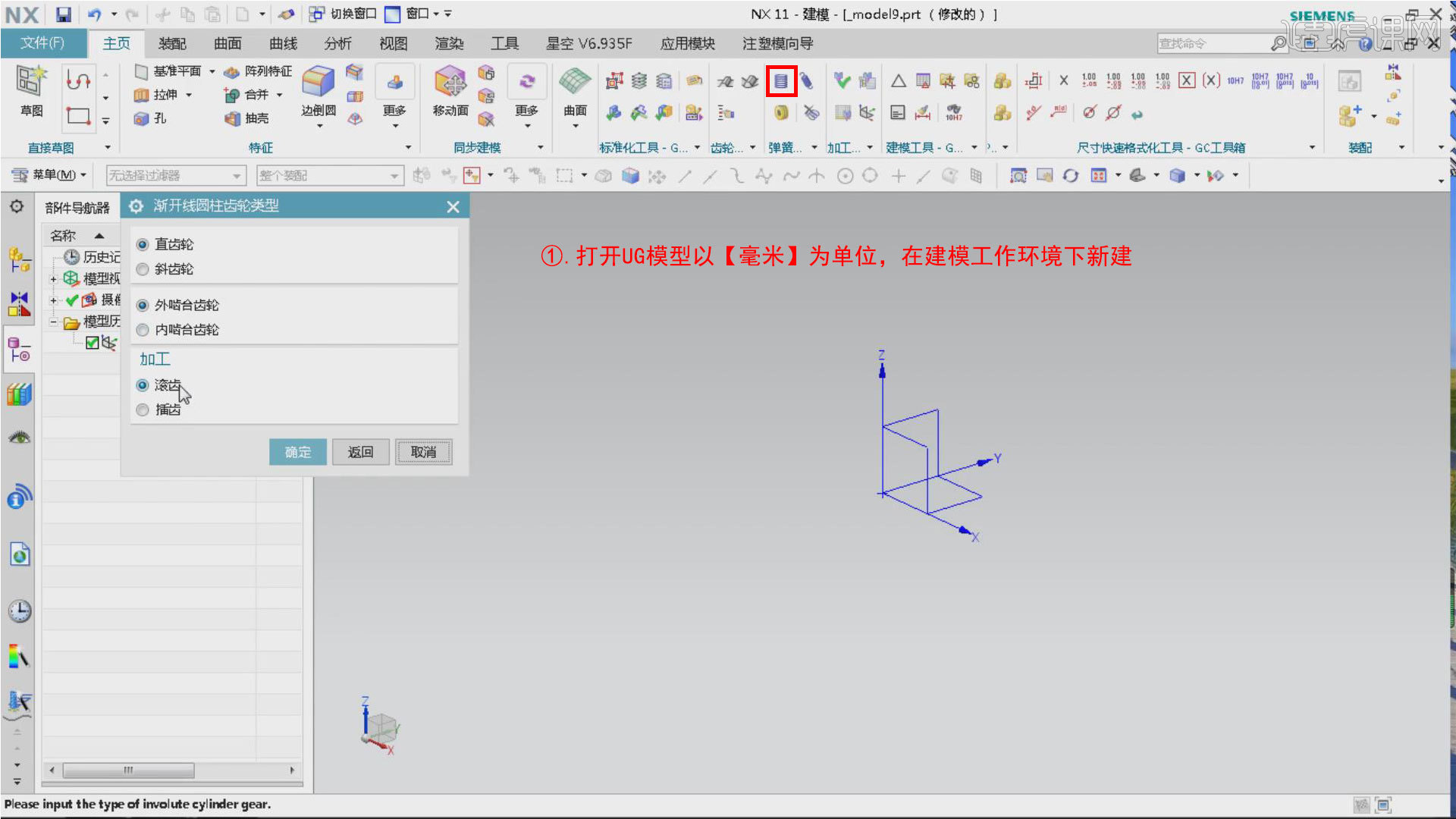

2.仅仅采用由模型投影的方法来产生视图，不能够达到【国标要求】，打开UG模型以【毫米】为单位，在建模工作环境下新建，圆柱齿轮是用的最多的。

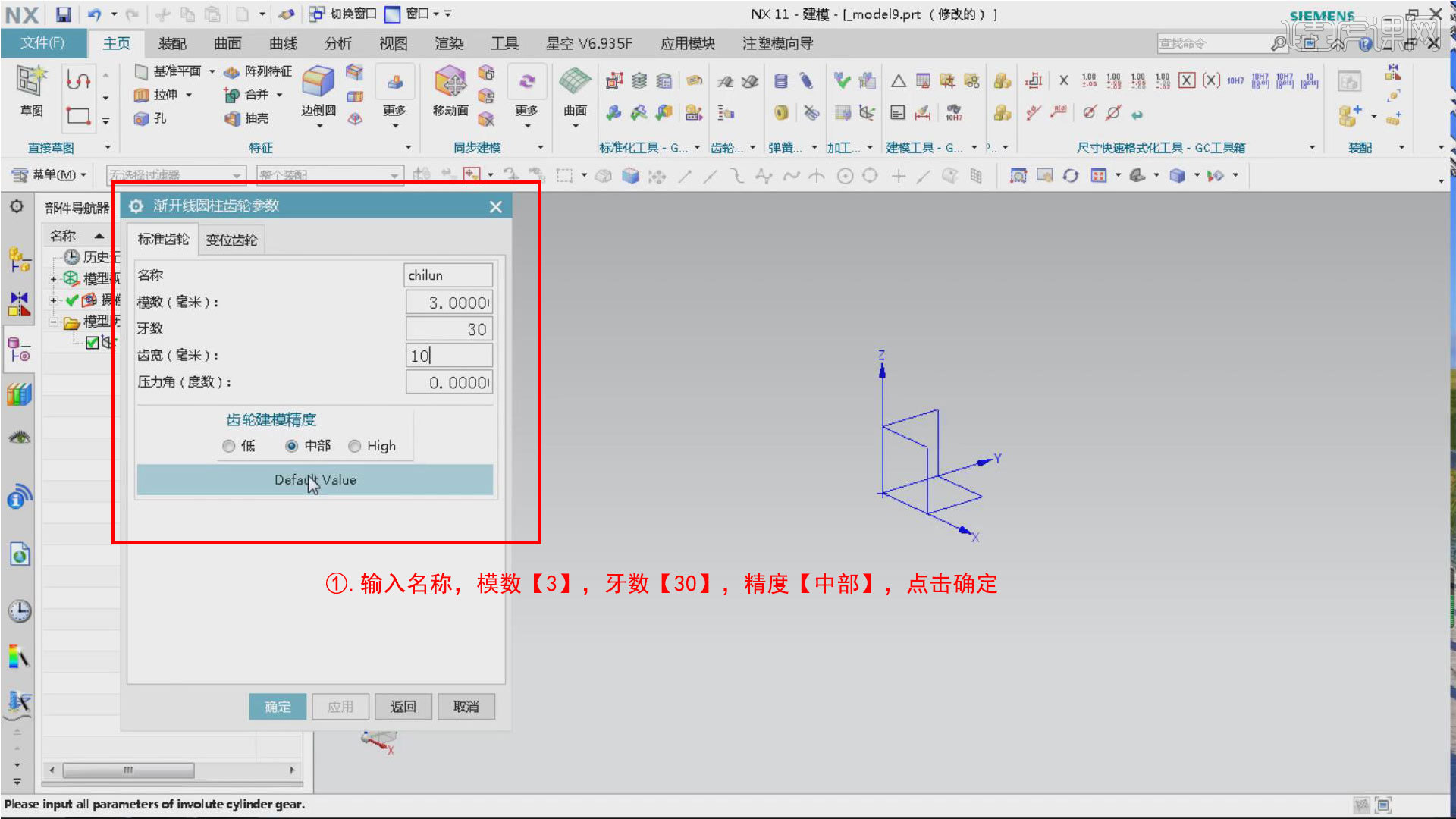

3.渐开线圆柱齿轮类型，点击【直齿轮】，输入名称，模数【3】，牙数【30】，齿轮宽度【10】，精度【中部】，点击确定。

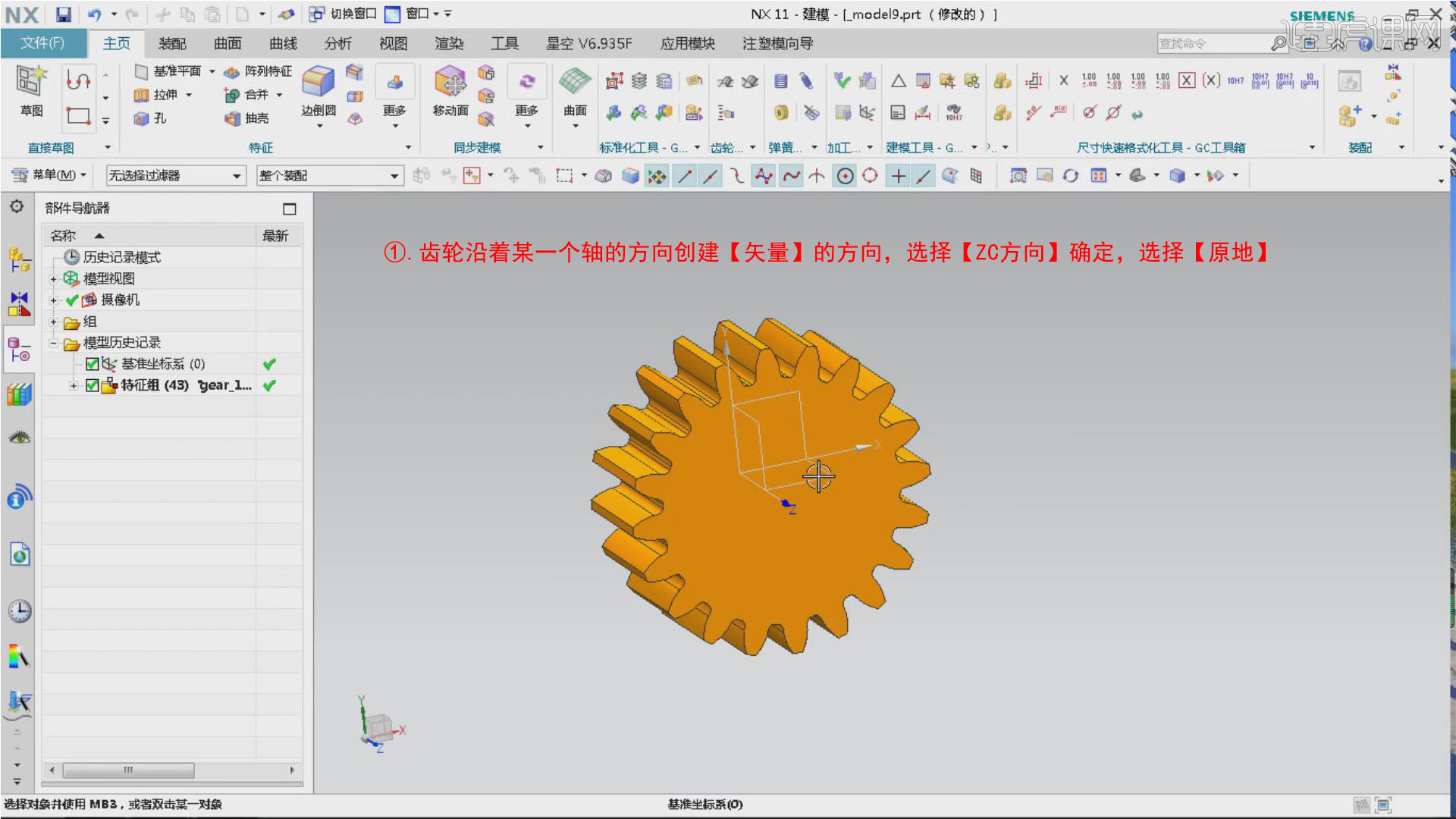

4.参数生成之后，来确定轴当中，齿轮沿着某一个轴的方向创建【矢量】的方向，选择【ZC方向】确定，选择【原地】，生成模型开始绘制工程图。

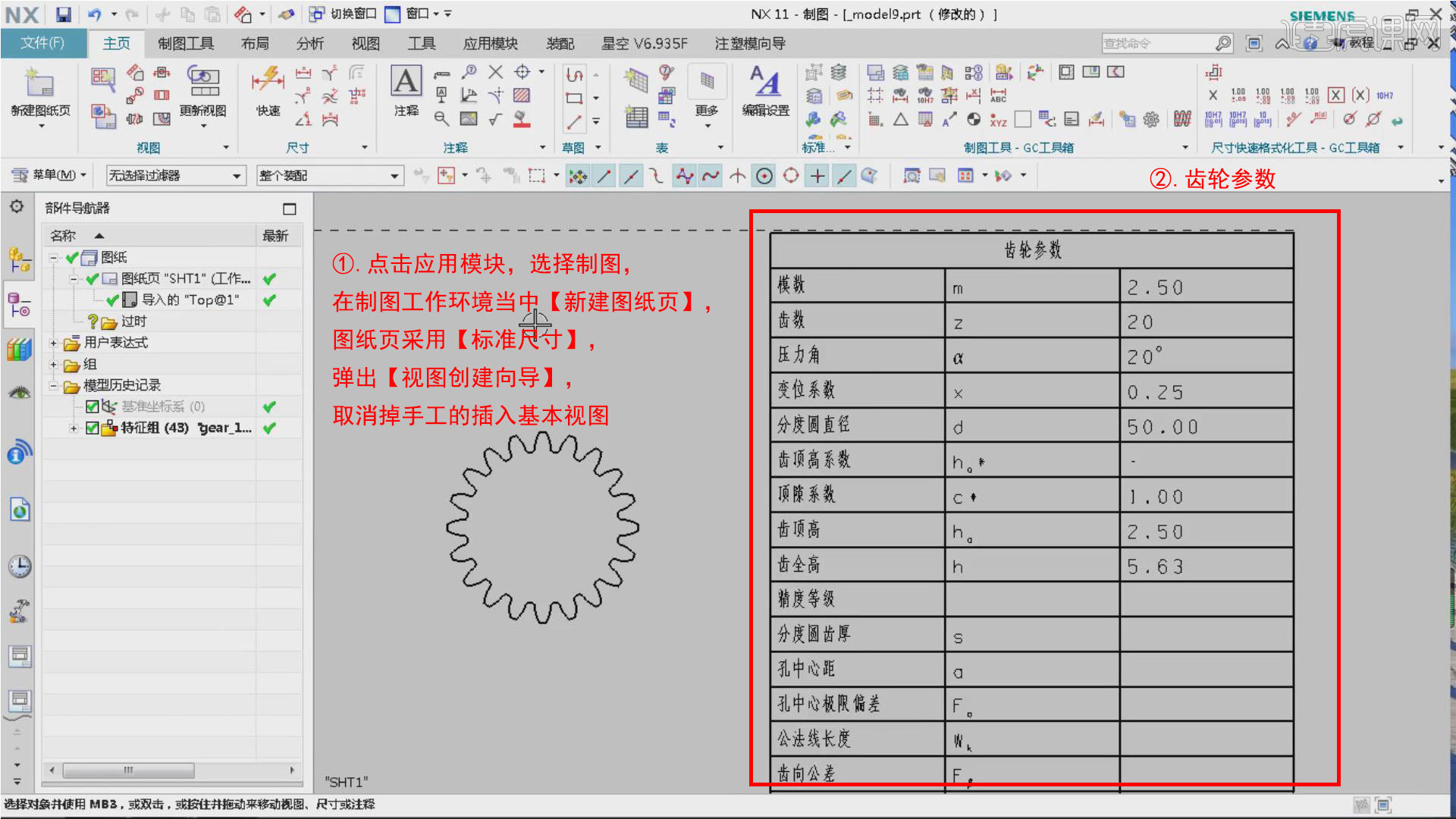

5.点击应用模块，选择制图，在制图工作环境当中【新建图纸页】，图纸页采用【标准尺寸】，弹出【视图创建向导】，取消掉手工的插入基本视图，在调出齿轮参数。

6.齿轮参数列表，【模板】用来选择配置文件中定义，【指定点】用来指定表格【放置位置】，齿轮还需要做【简化处理】。

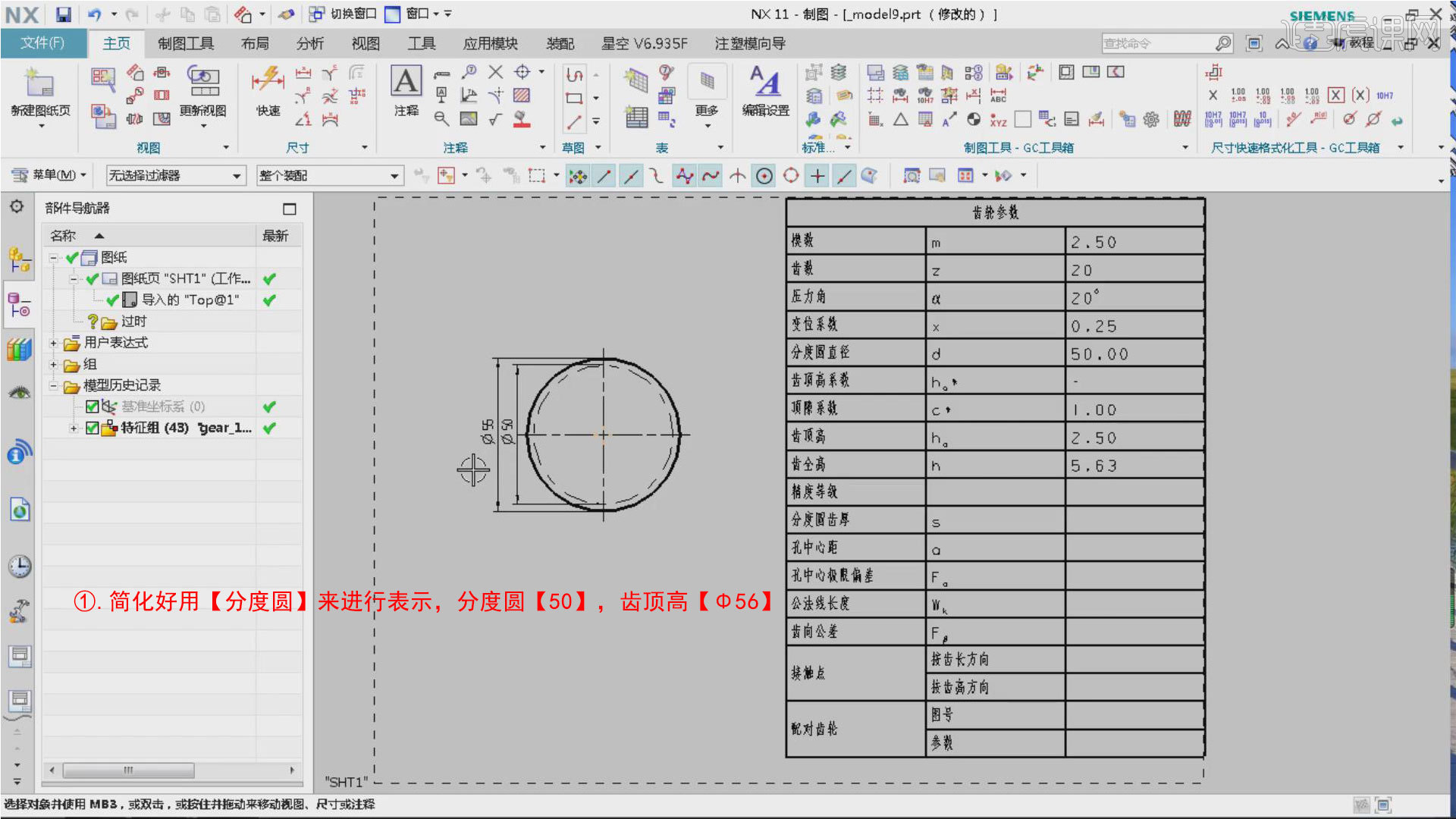

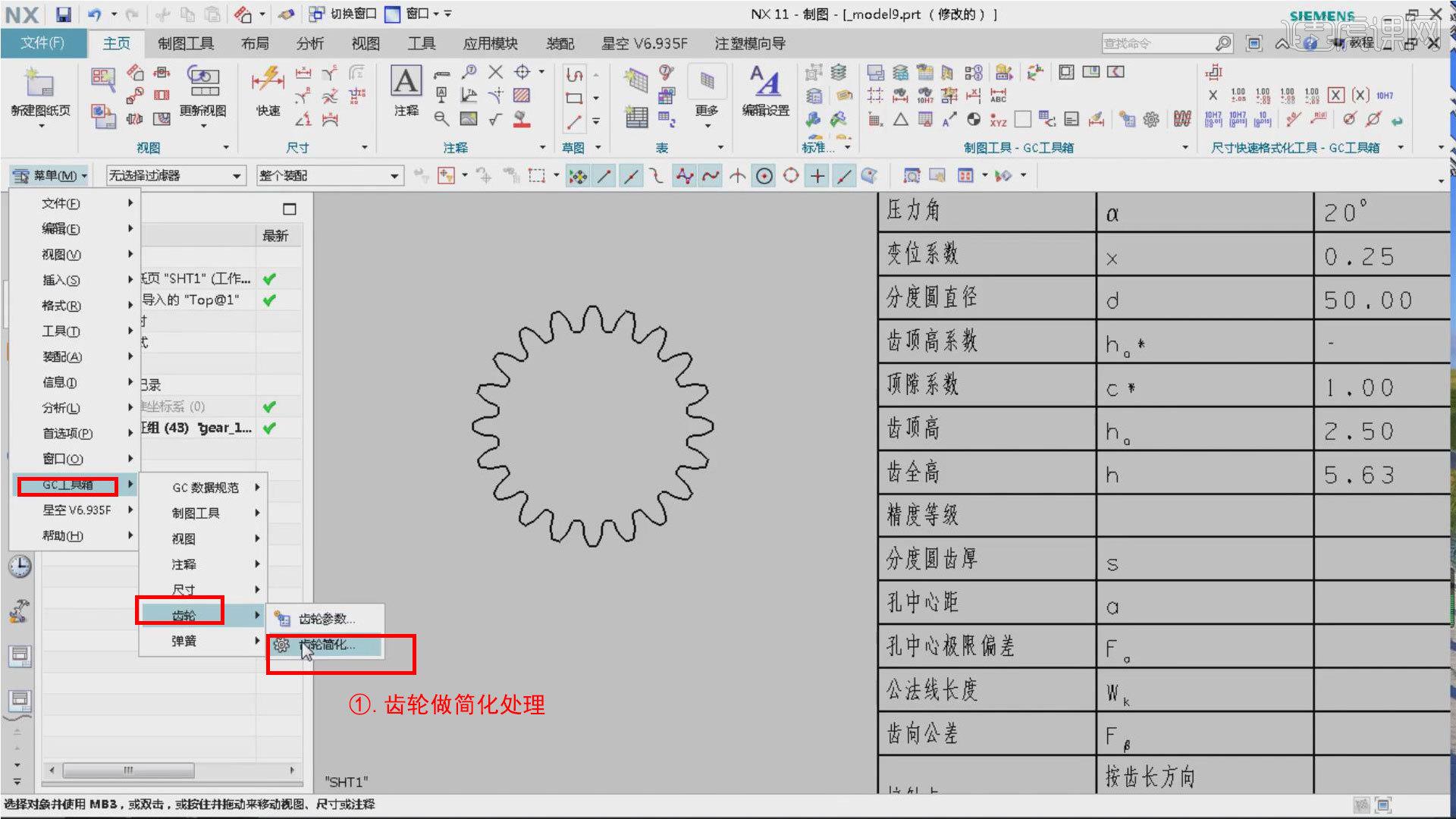

7.选择菜单点击【GC工具箱】找到齿轮，然后齿轮简化，弹出【齿轮简化】对话框，类型里面进行创建，当前视图选择好，简化好用【分度圆】来进行表示，分度圆【50】，齿顶高【Φ56】。

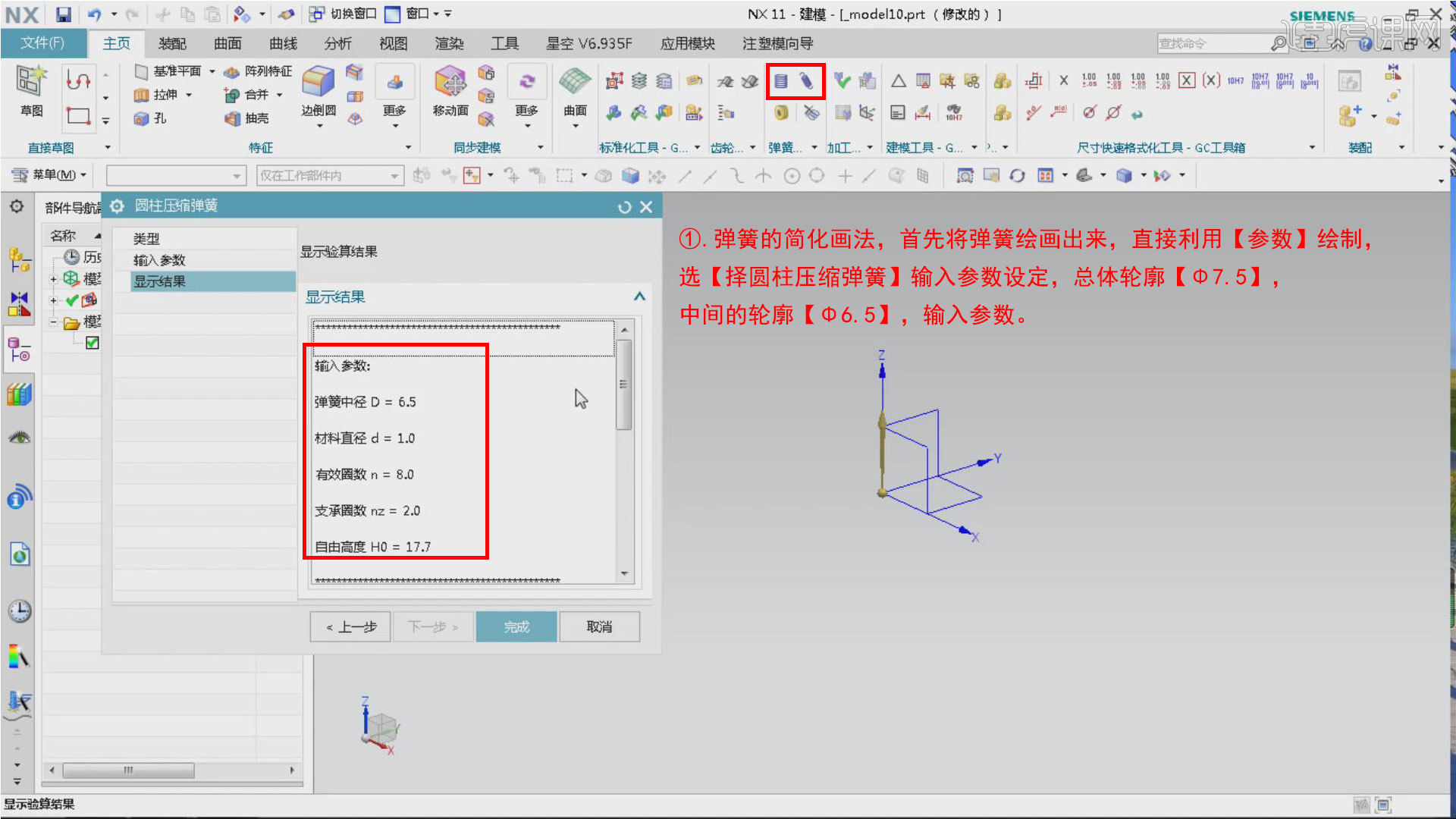

8.弹簧的简化画法，首先将弹簧绘画出来，直接利用【参数】绘制，选【择圆柱压缩弹簧】输入参数设定，总体轮廓【Φ7.5】，中间的轮廓【Φ6.5】，输入参数。

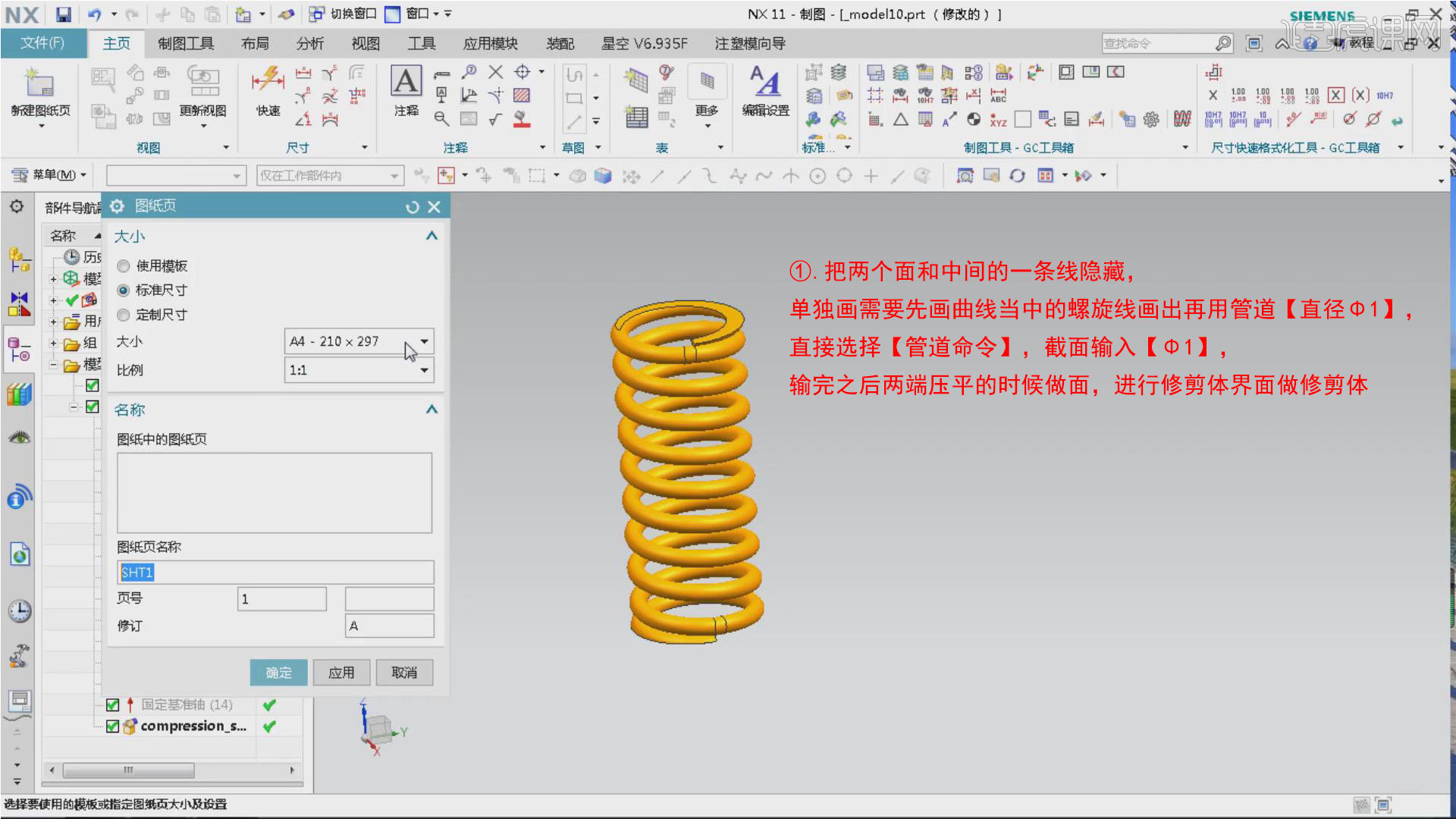

9.把两个面和中间的一条线隐藏，单独画需要先画曲线当中的螺旋线画出再用管道【直径Φ1】，直接选择【管道命令】，截面输入【Φ1】，输完之后两端压平的时候做面，进行修剪体界面做修剪体。

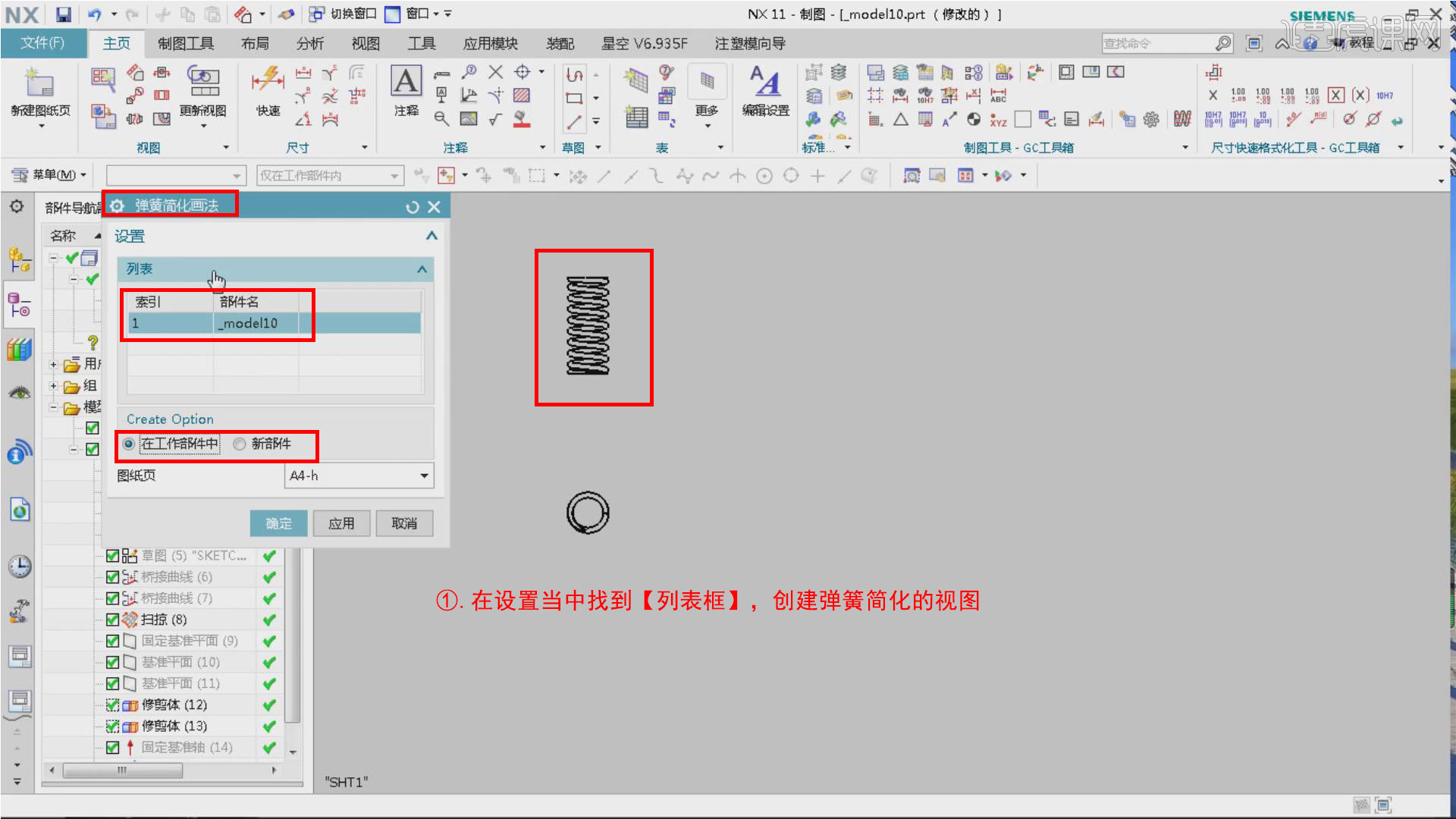

10.在GC工具箱中，提供了弹簧的设计、删除和弹簧的简化画法的命令，尽可能的采用国标的方式绘制，在设置当中找到【列表框】，创建弹簧简化的视图。

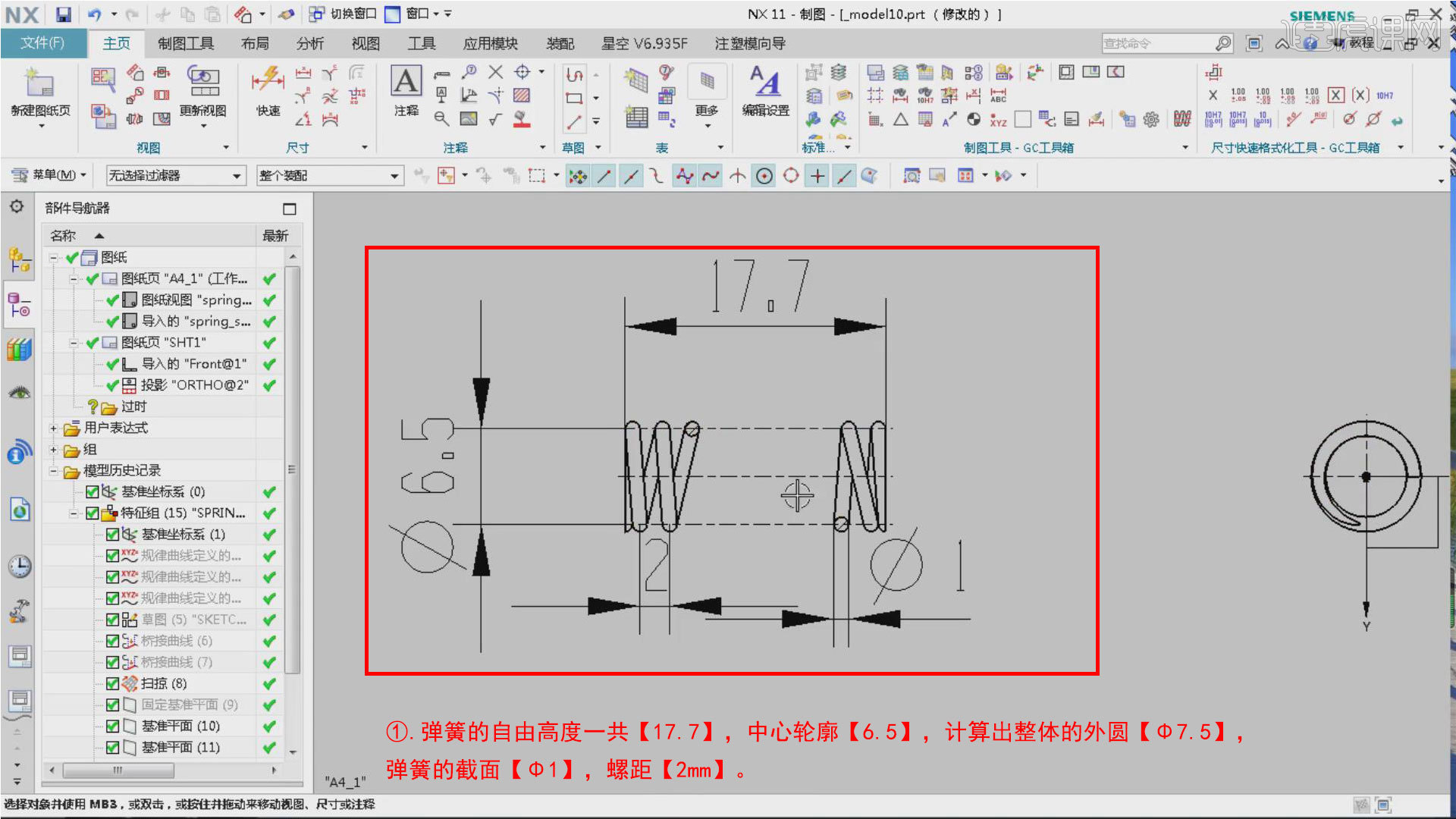

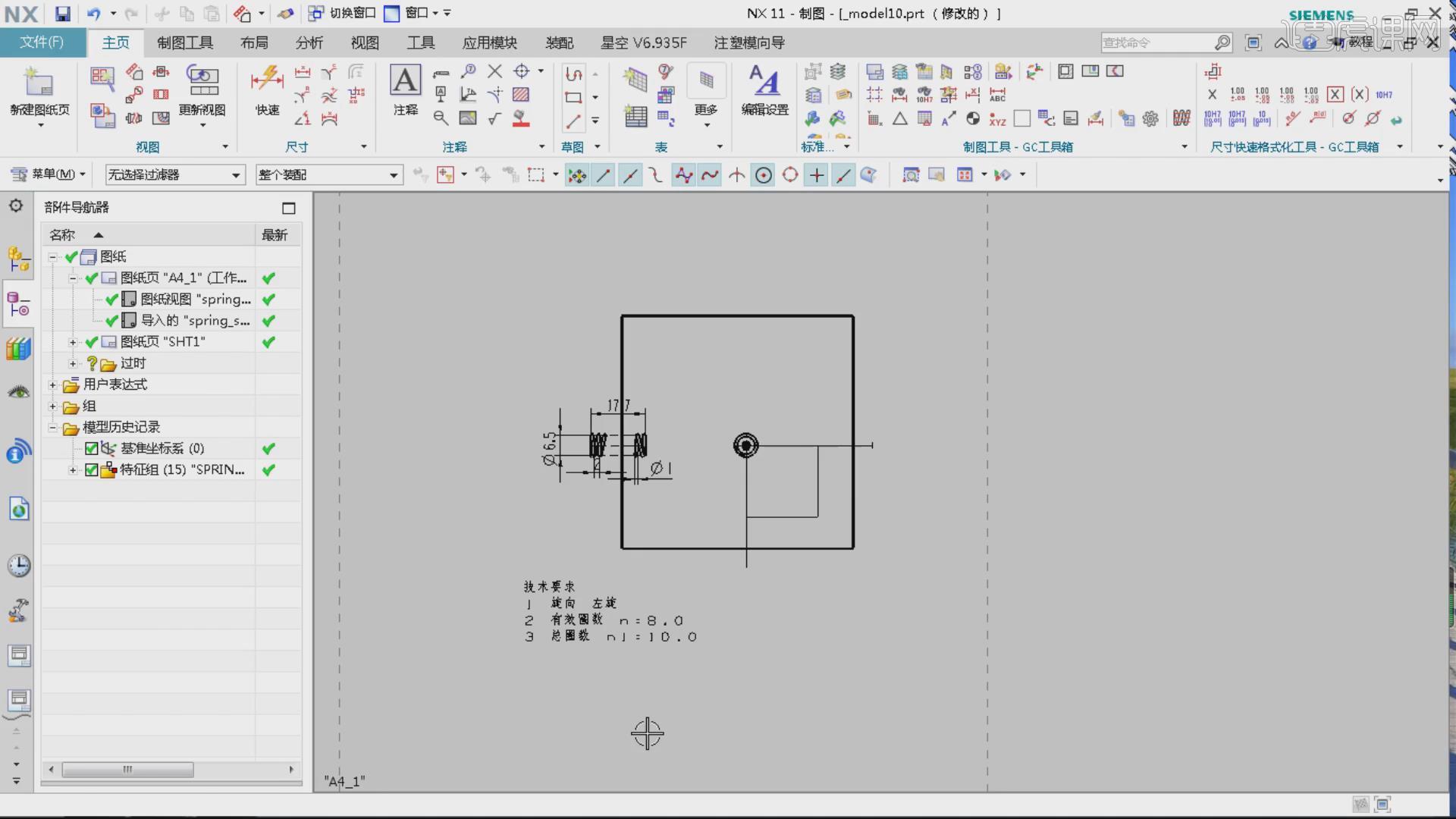

11.弹簧的自由高度一共【17.7】，中心轮廓【6.5】，计算出整体的外圆【Φ7.5】，弹簧的截面【Φ1】，螺距【2mm】。

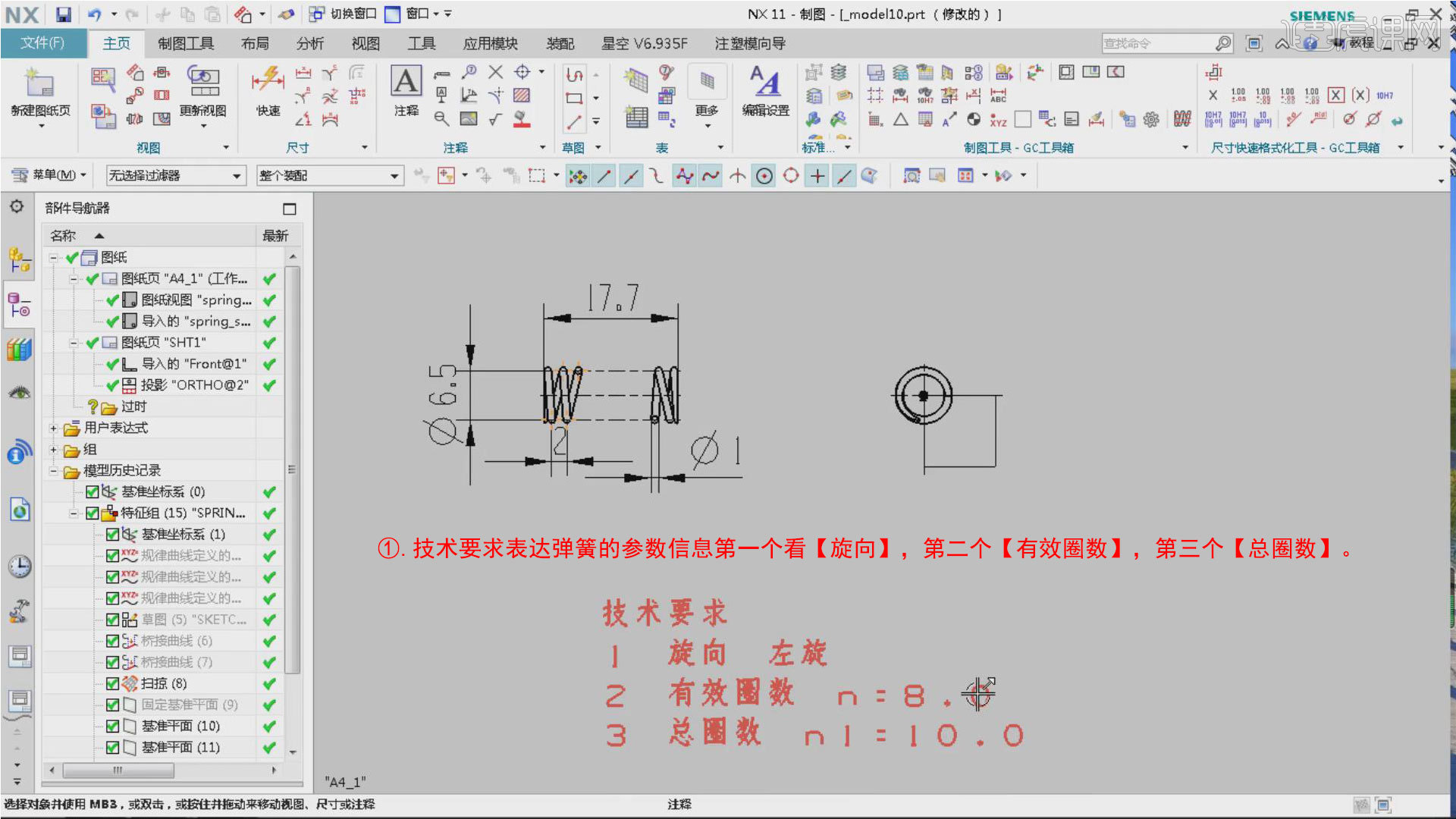

12.技术要求表达弹簧的参数信息第一个看【旋向】，第二个【有效圈数】，第三个【总圈数】。

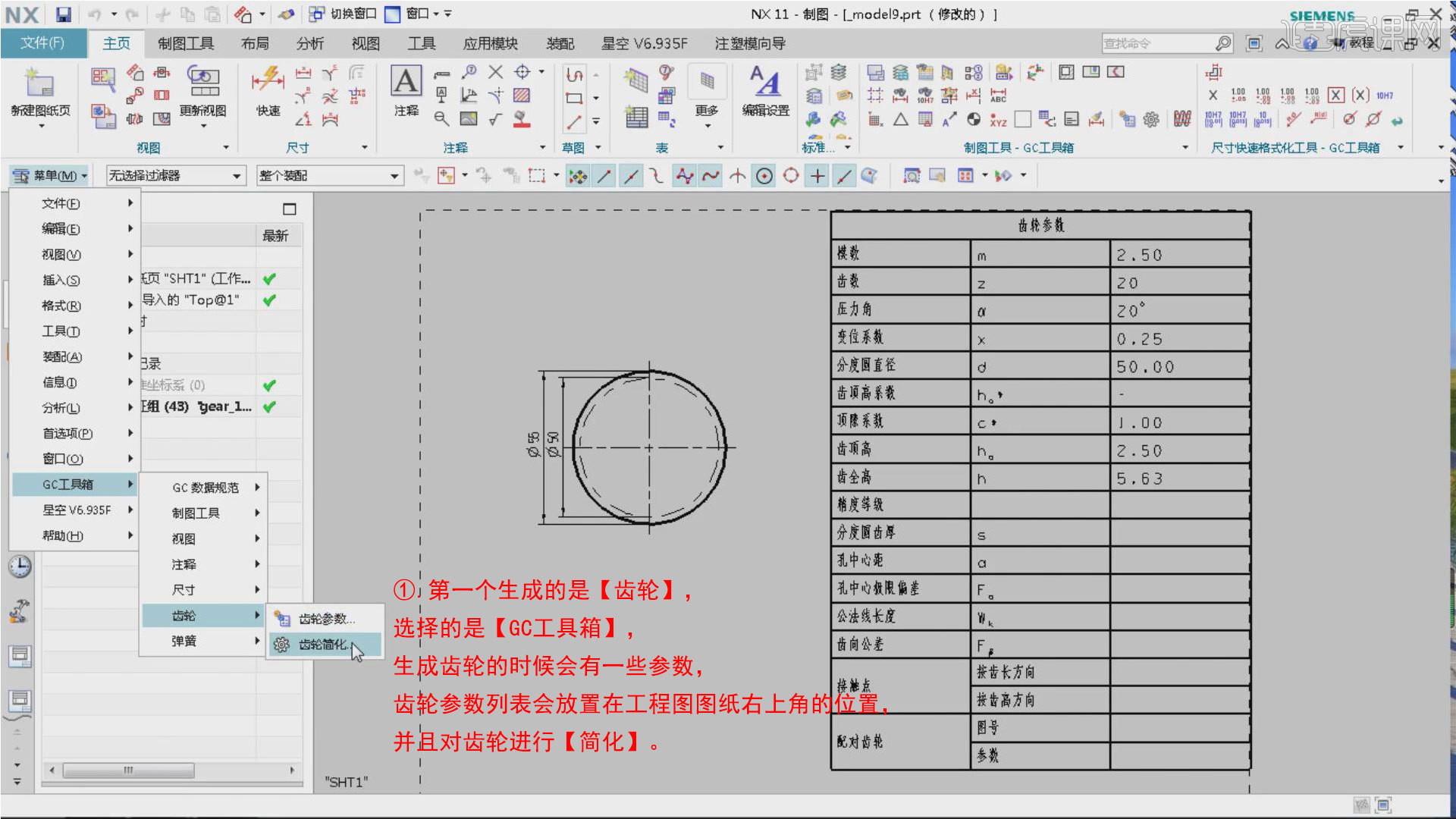

13.第一个生成的是【齿轮】，选择的是【GC工具箱】，生成齿轮的时候会有一些参数，齿轮参数列表会放置在工程图图纸右上角的位置，并且对齿轮进行【简化】。

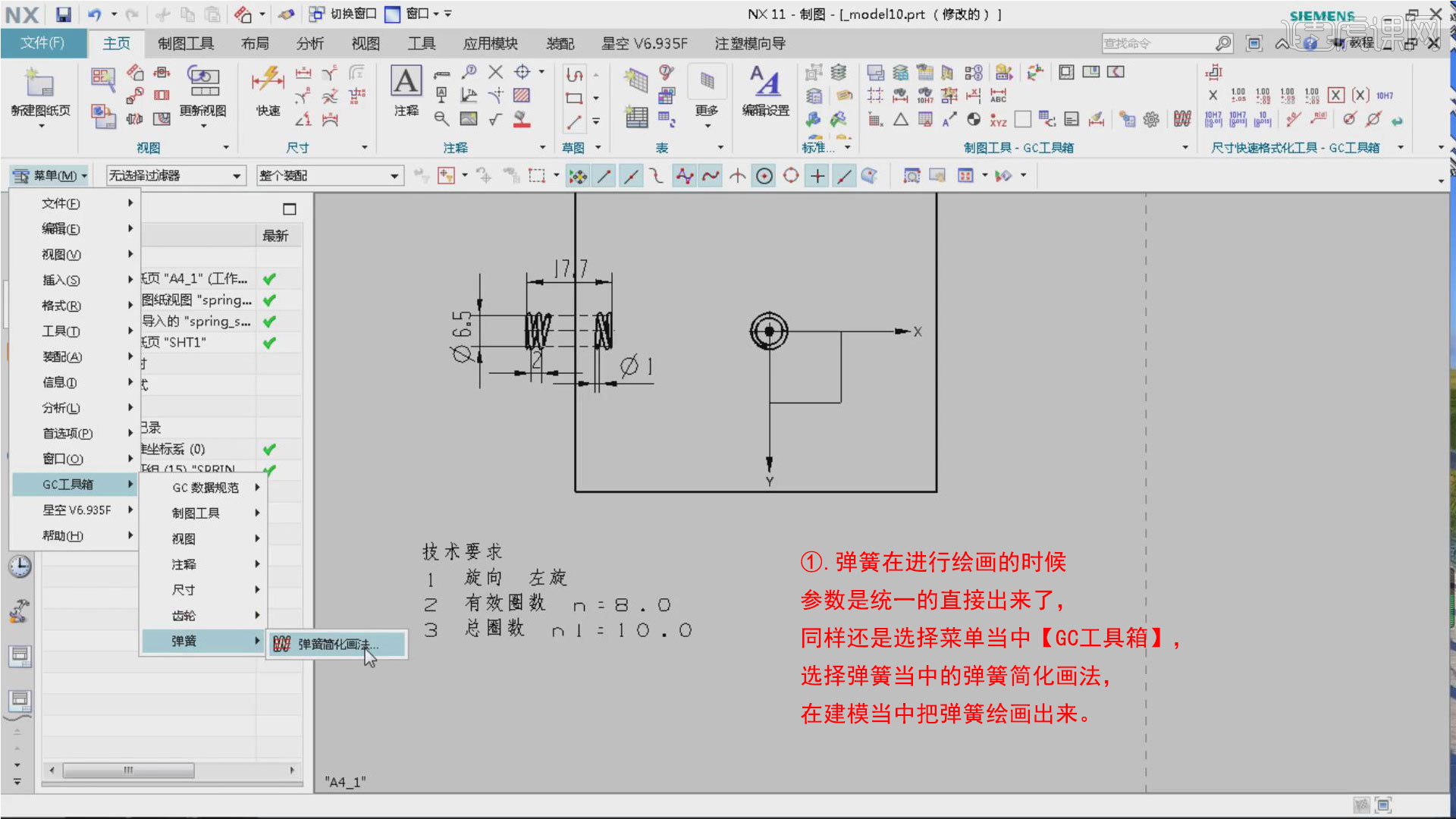

14.弹簧在进行绘画的时候参数是统一的直接出来了，同样还是选择菜单当中【GC工具箱】，选择弹簧当中的弹簧简化画法，在建模当中把弹簧绘画出来。
