本节课讲解工程图综合实例，7-6使用GC工具箱设置样式，同学们可以在下方评论区进行留言，老师会根据你们的问题进行回复。

核心知识点：视图读图和操作技巧，使用软件/工具：UG11。

那我们开始今天的教程吧。

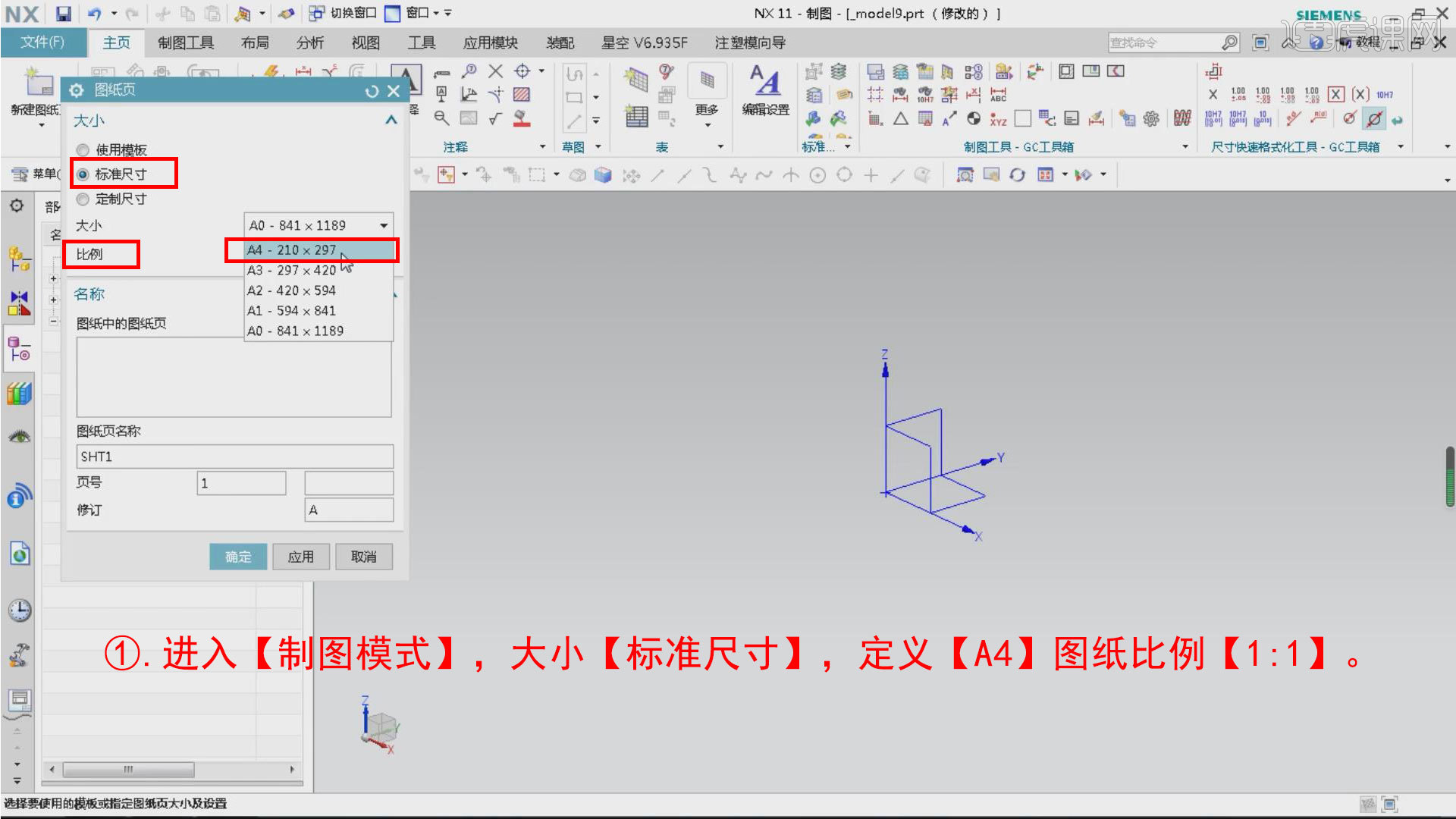

1.使用GC工具箱来设置样式，打开UG新建图纸，模型当中创建单位【毫米】，切换【制图环境】，点击【应用模块】，进入【制图模式】，大小【标准尺寸】，定义【A4】图纸比例【1:1】。

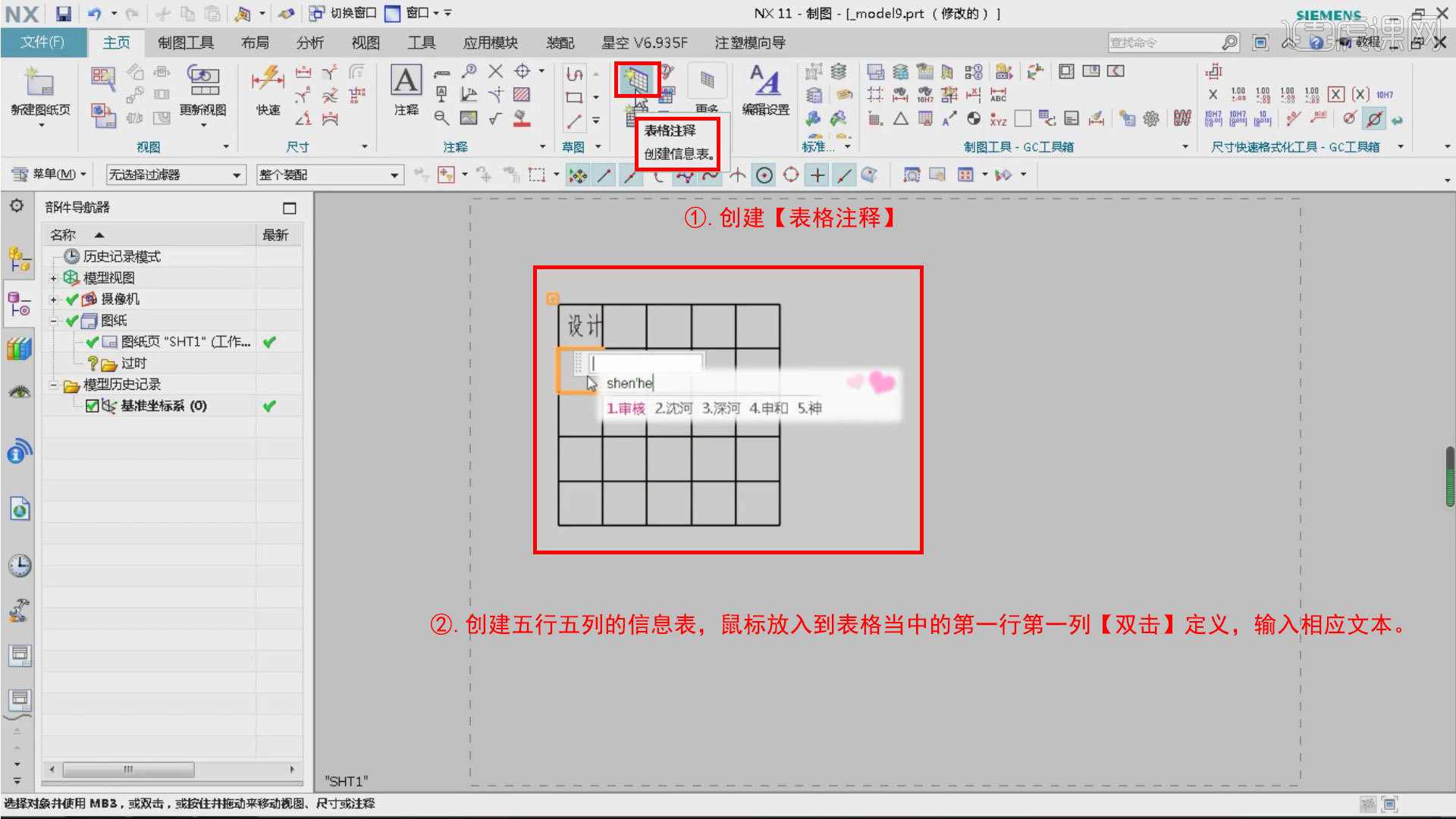

2.工作环境里面创建【表格注释】，创建五行五列的信息表，鼠标放入到表格当中的第一行第一列【双击】定义，输入相应文本。

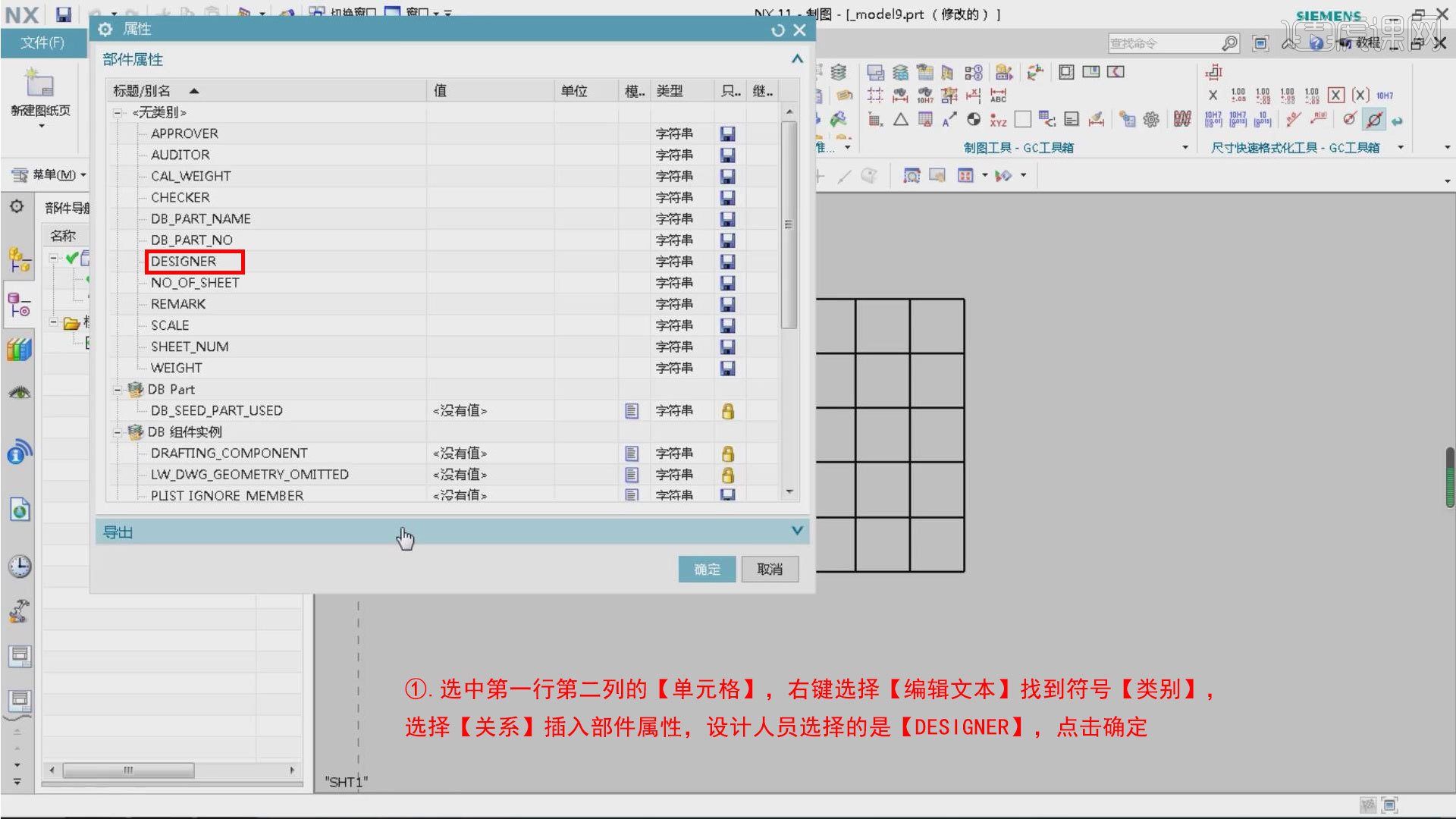

3.选中第一行第二列的【单元格】，右键选择【编辑文本】找到符号【类别】，选择【关系】插入部件属性，设计人员选择的是【DESIGNER】，点击确定，单元格和属性就相关联了。

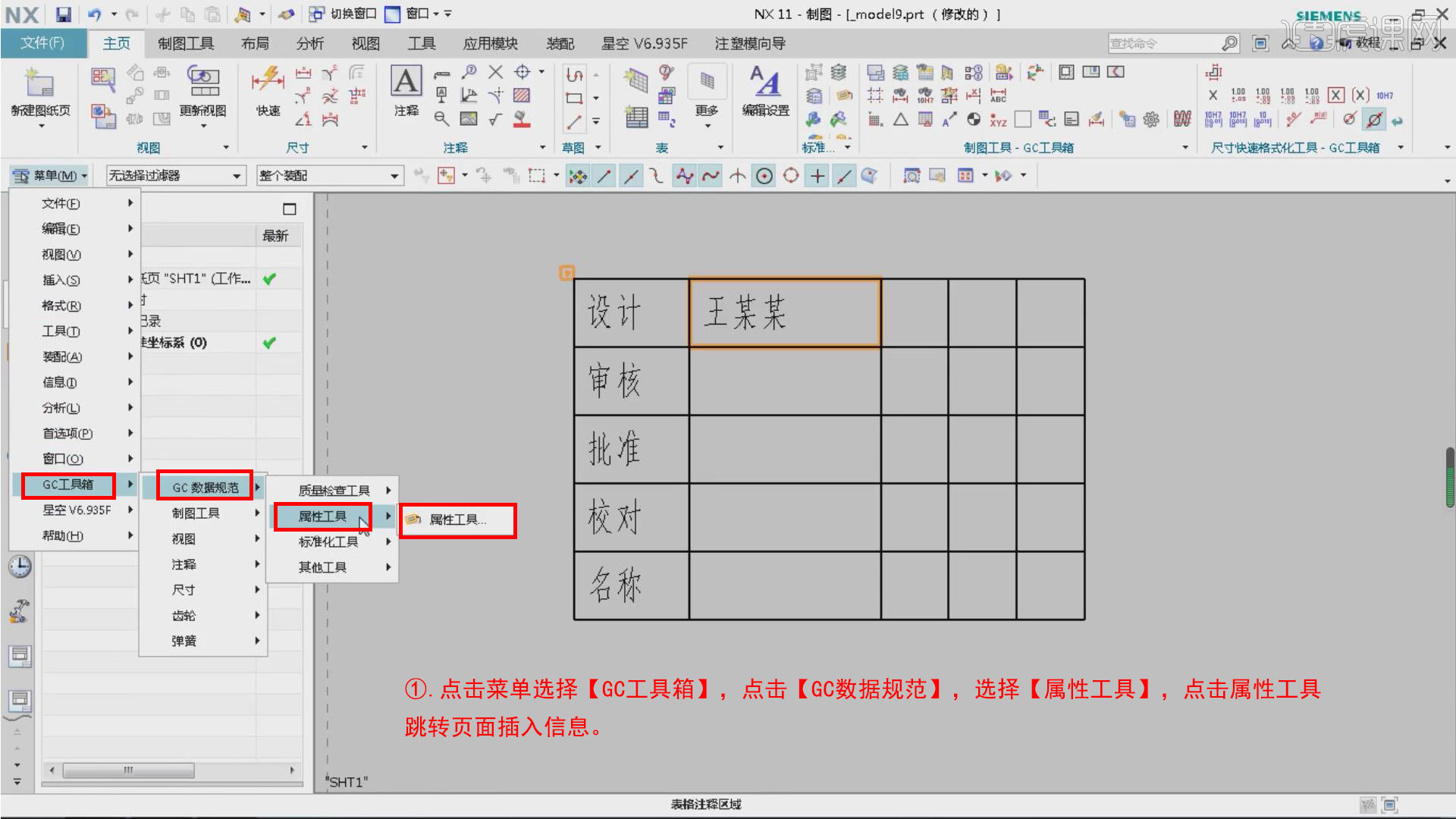

4.点击菜单选择【GC工具箱】，点击【GC数据规范】，选择【属性工具】，点击属性工具，跳转页面插入信息，【属性工具】找到单击右边表格输入【文本】。

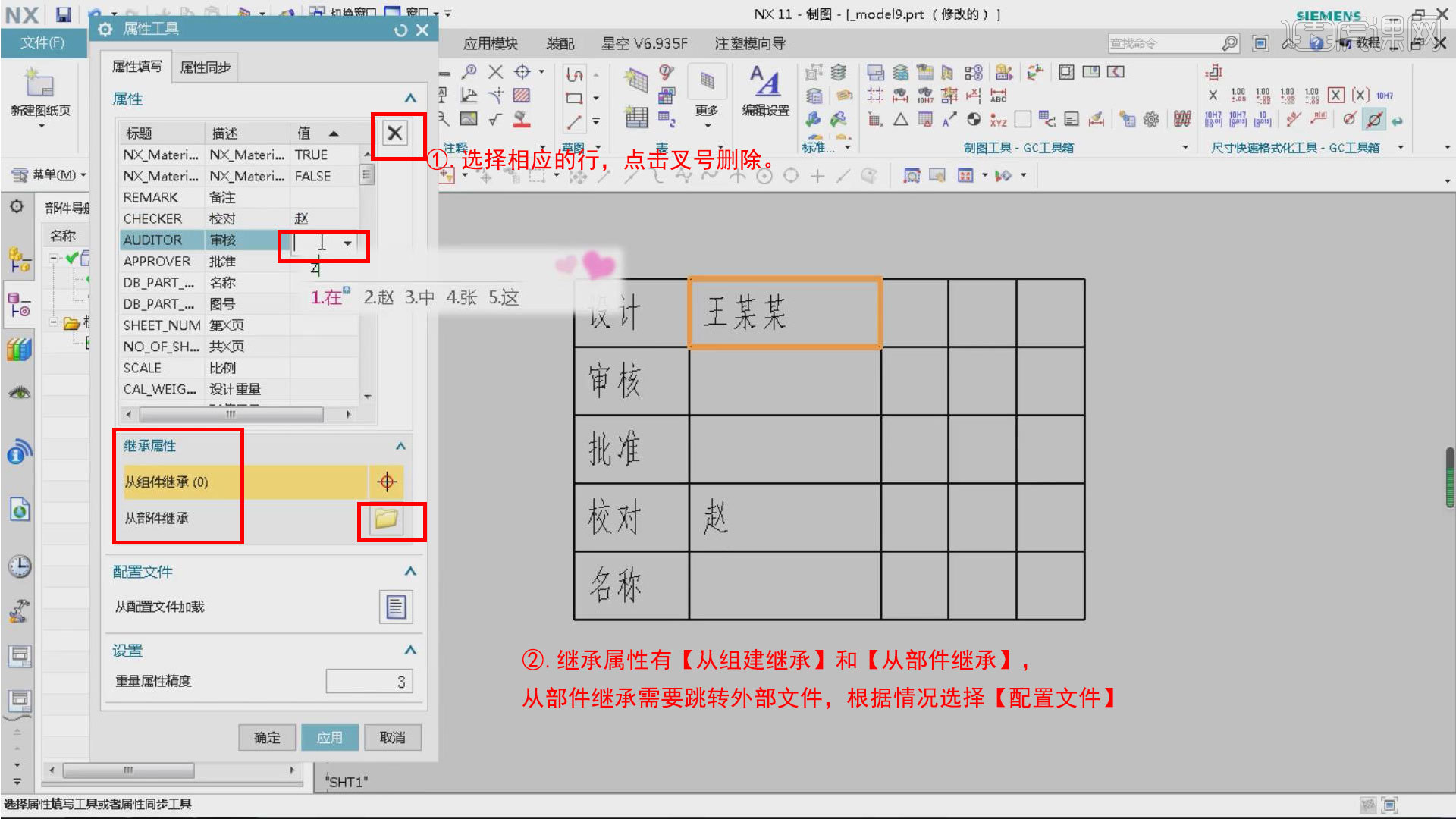

5.不想要某一行时，点击【属性工具】右上角的叉号【删除】，继承属性有【从组建继承】和【从部件继承】，从部件继承需要跳转外部文件，根据情况选择【配置文件】。

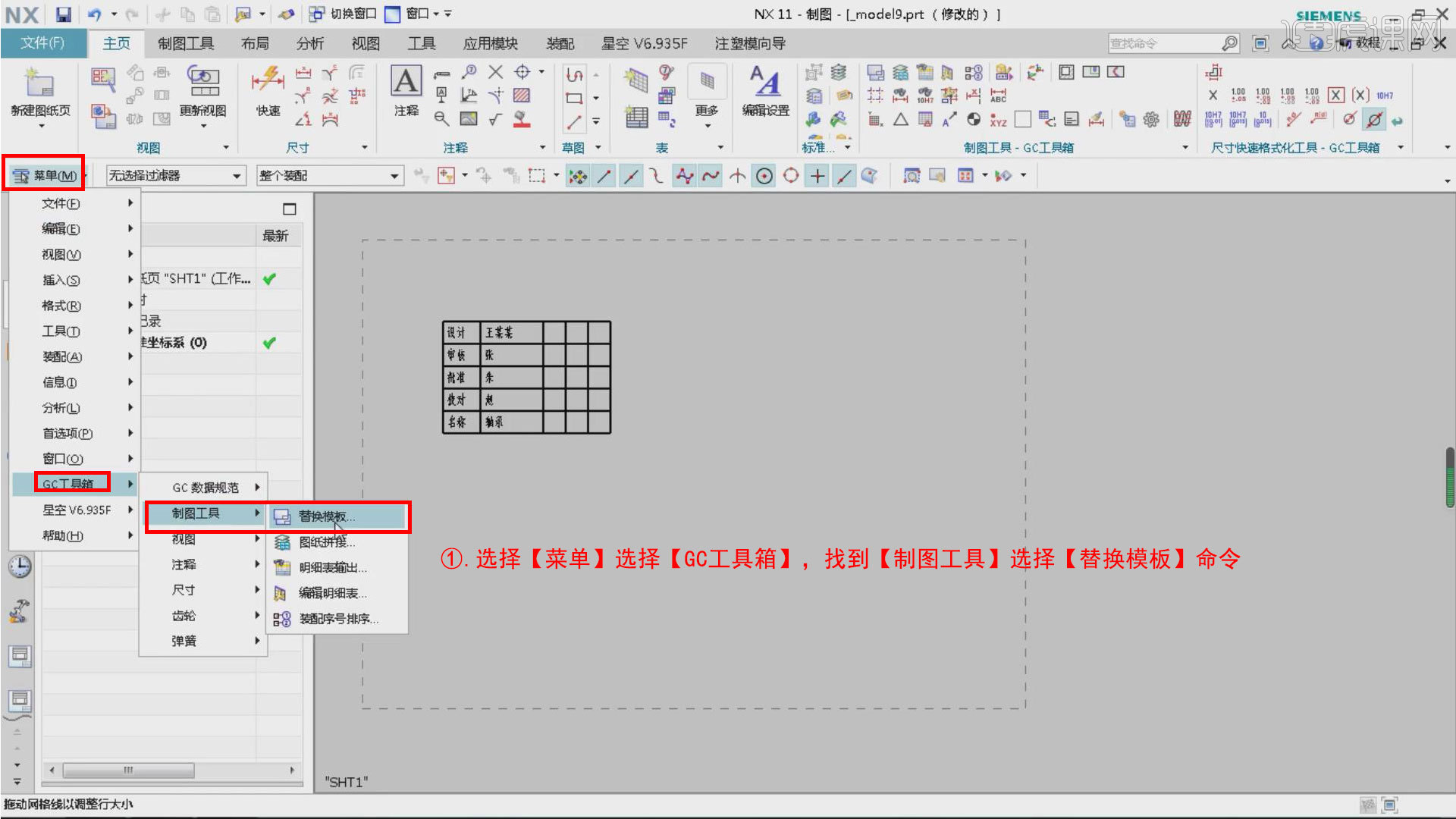

6.使用替换模板命令，可以轻松选定的图纸页进行模板的替换，选择【菜单】选择【GC工具箱】，找到【制图工具】选择【替换模板】命令。

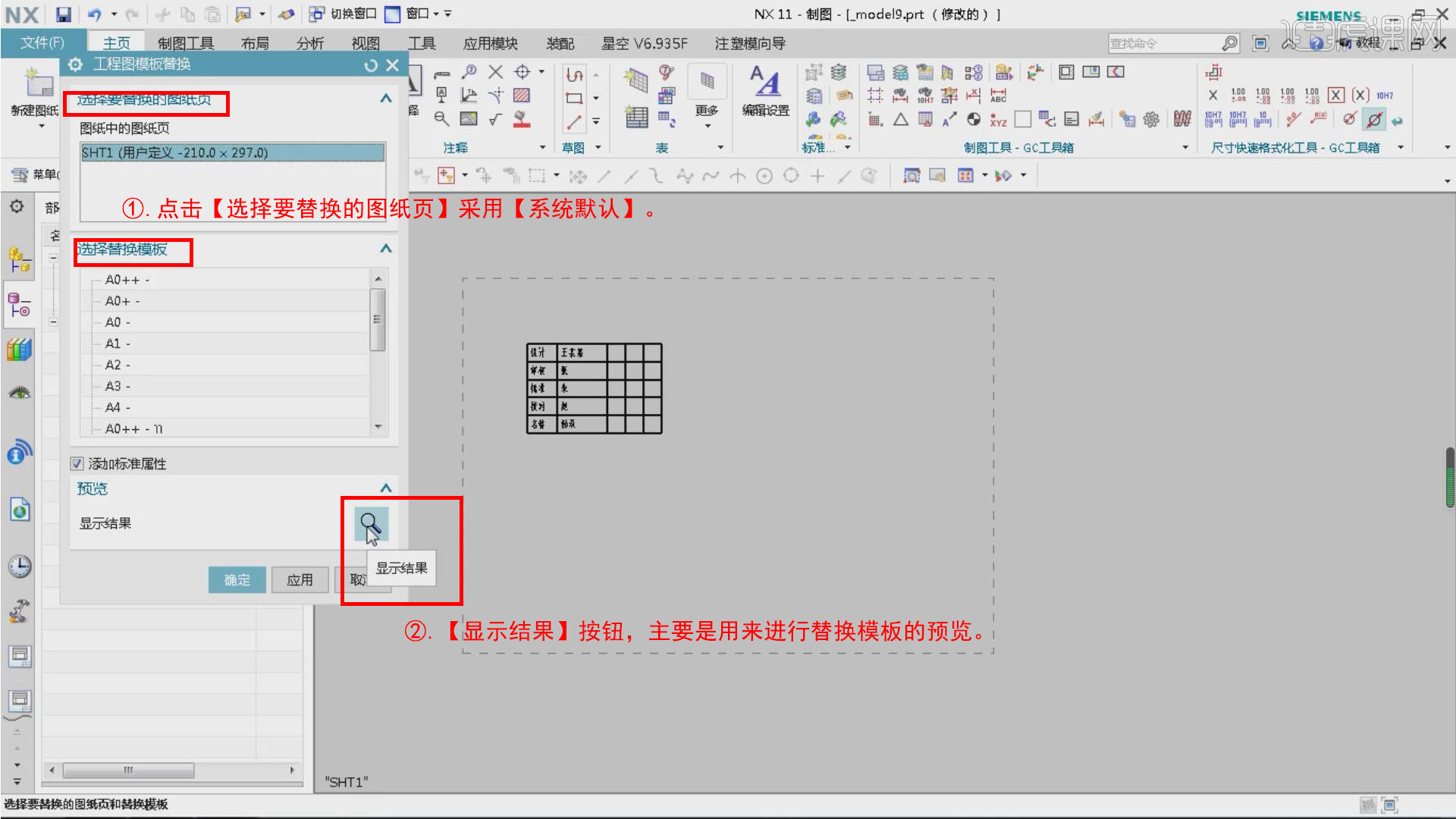

7.点击【选择要替换的图纸页】采用【系统默认】，【显示结果】按钮，主要是用来进行替换模板的预览。

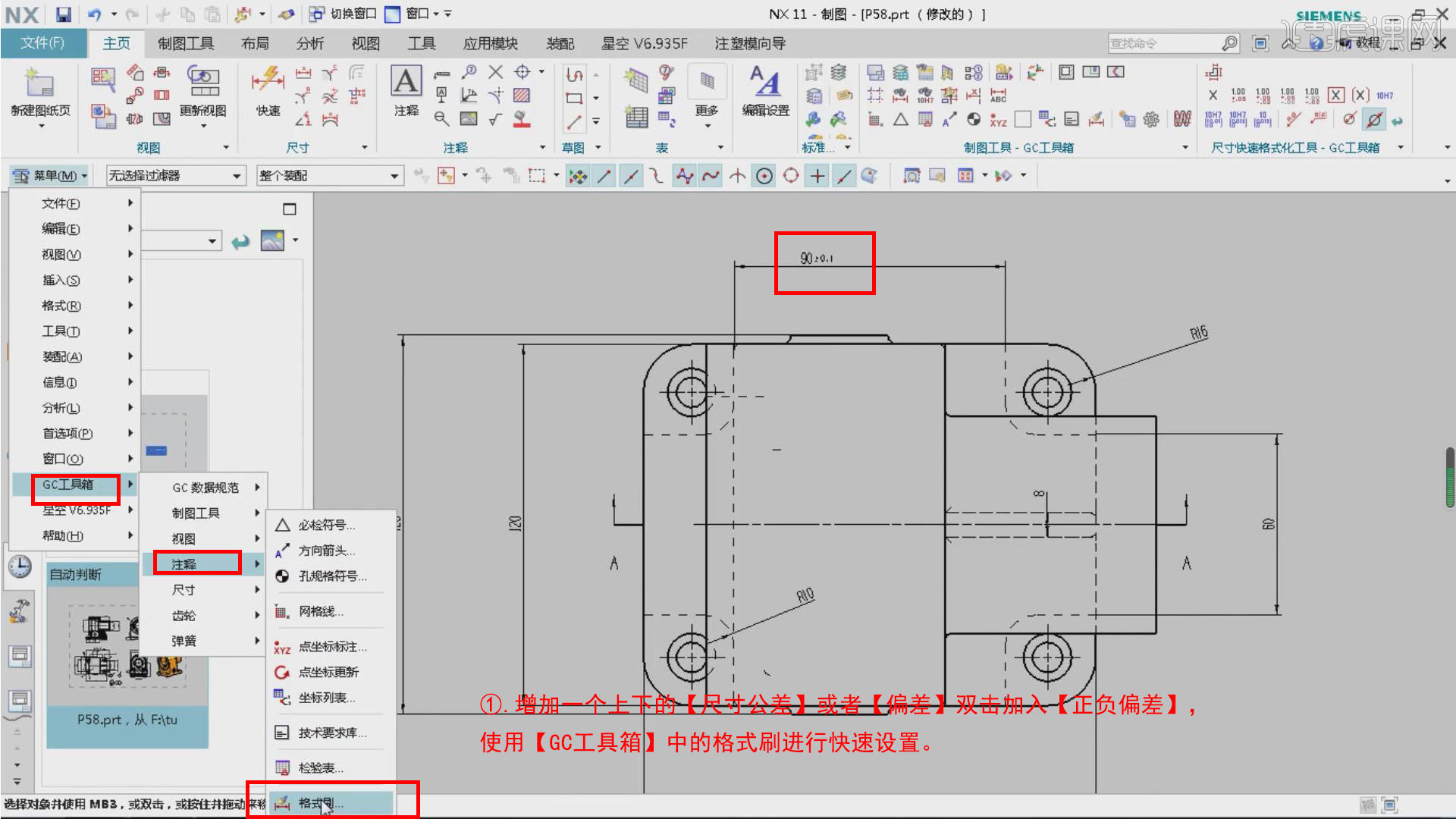

8.如果选择的模板小于当前的视图空间，系统会提示错误信息  这一点要注意，增加一个上下的【尺寸公差】或者【偏差】双击加入【正负偏差】，使用【GC工具箱】中的格式刷进行快速设置。

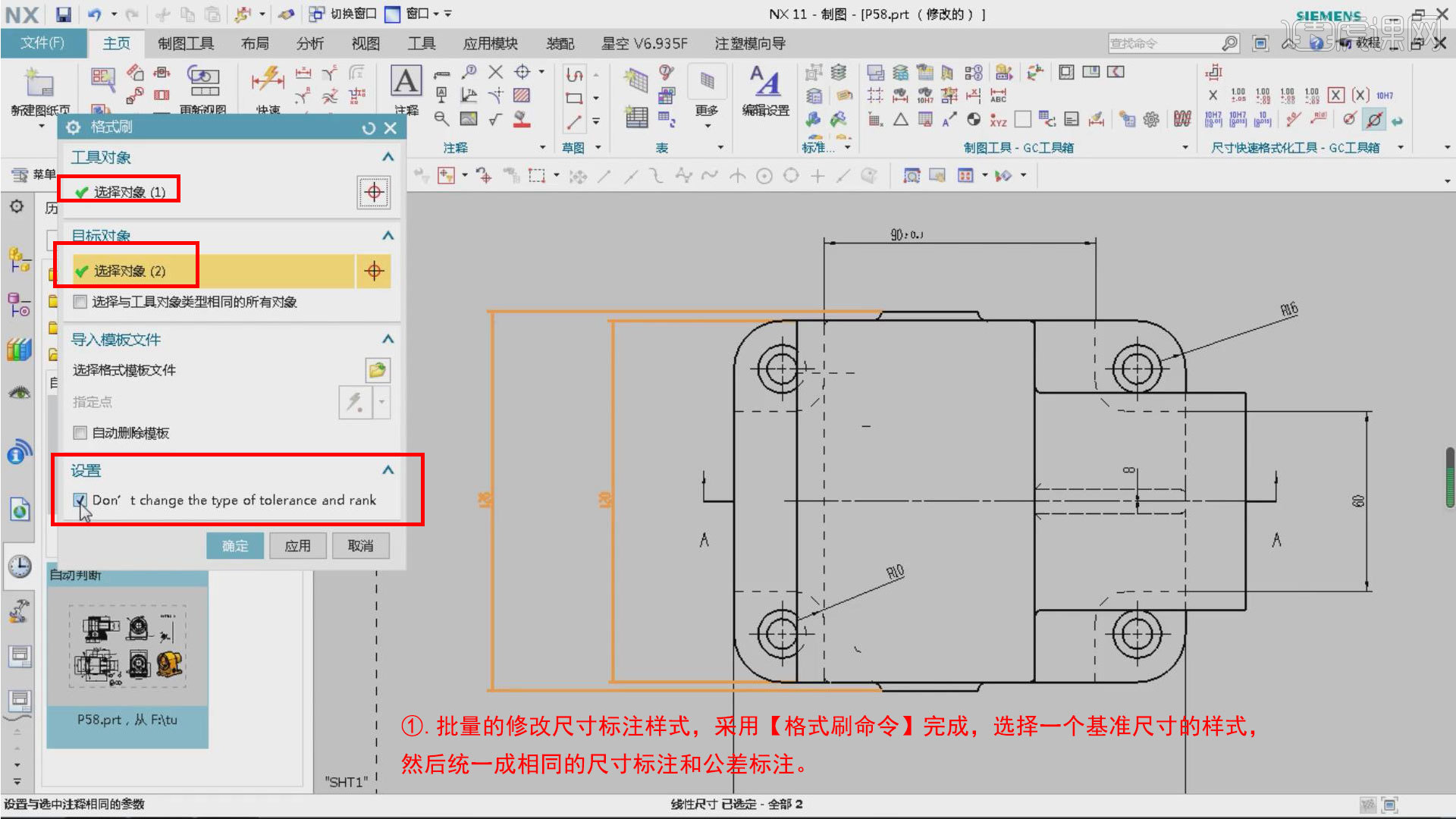

9.批量的修改尺寸标注样式，采用【格式刷命令】完成，选择一个基准尺寸的样式，然后统一成相同的尺寸标注和公差标注。

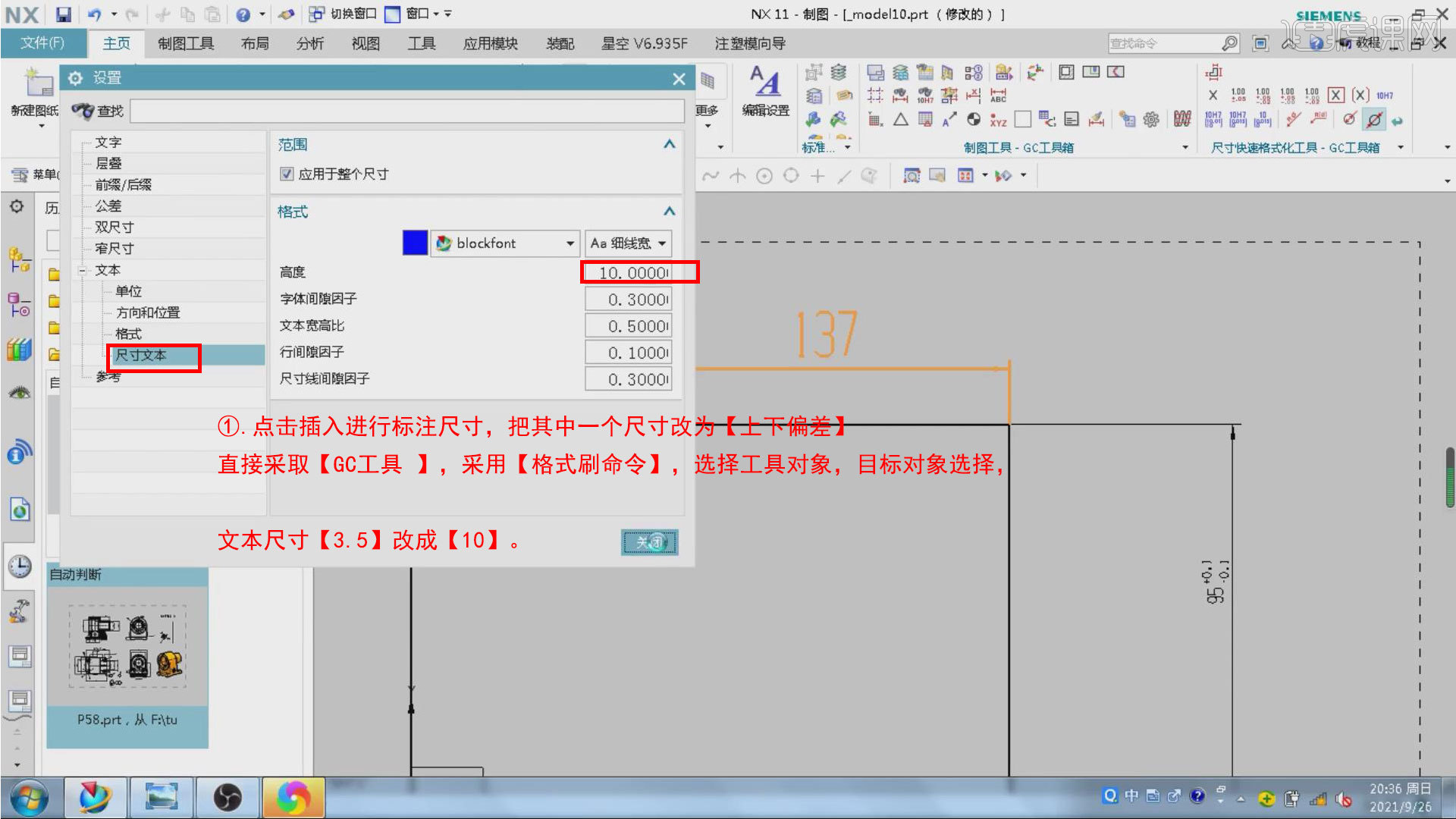

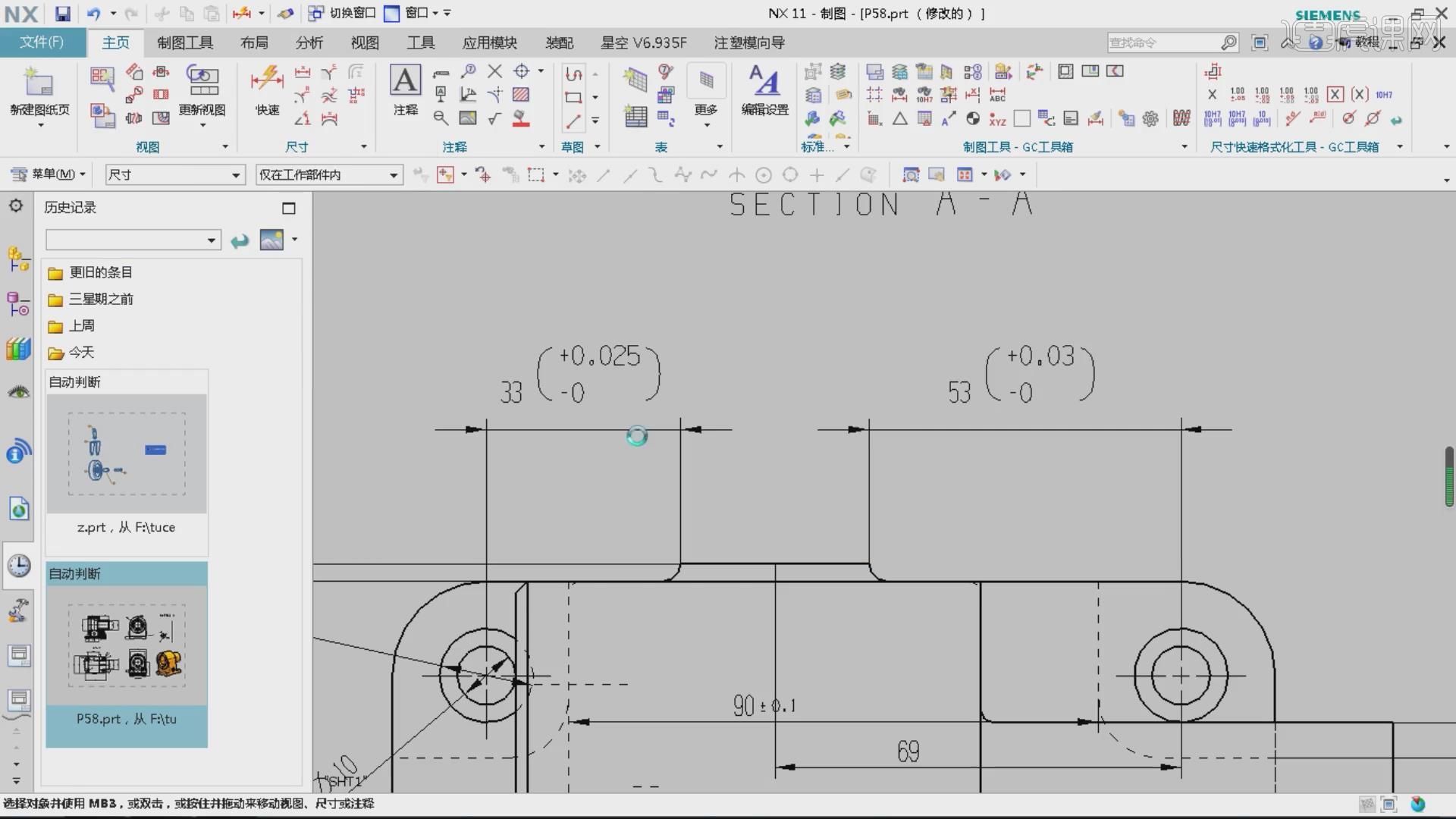

10.点击插入进行标注尺寸，把其中一个尺寸改为【上下偏差】，直接采取【GC工具 】，采用【格式刷命令】，选择工具对象，目标对象选择，文本尺寸【3.5】改成【10】。

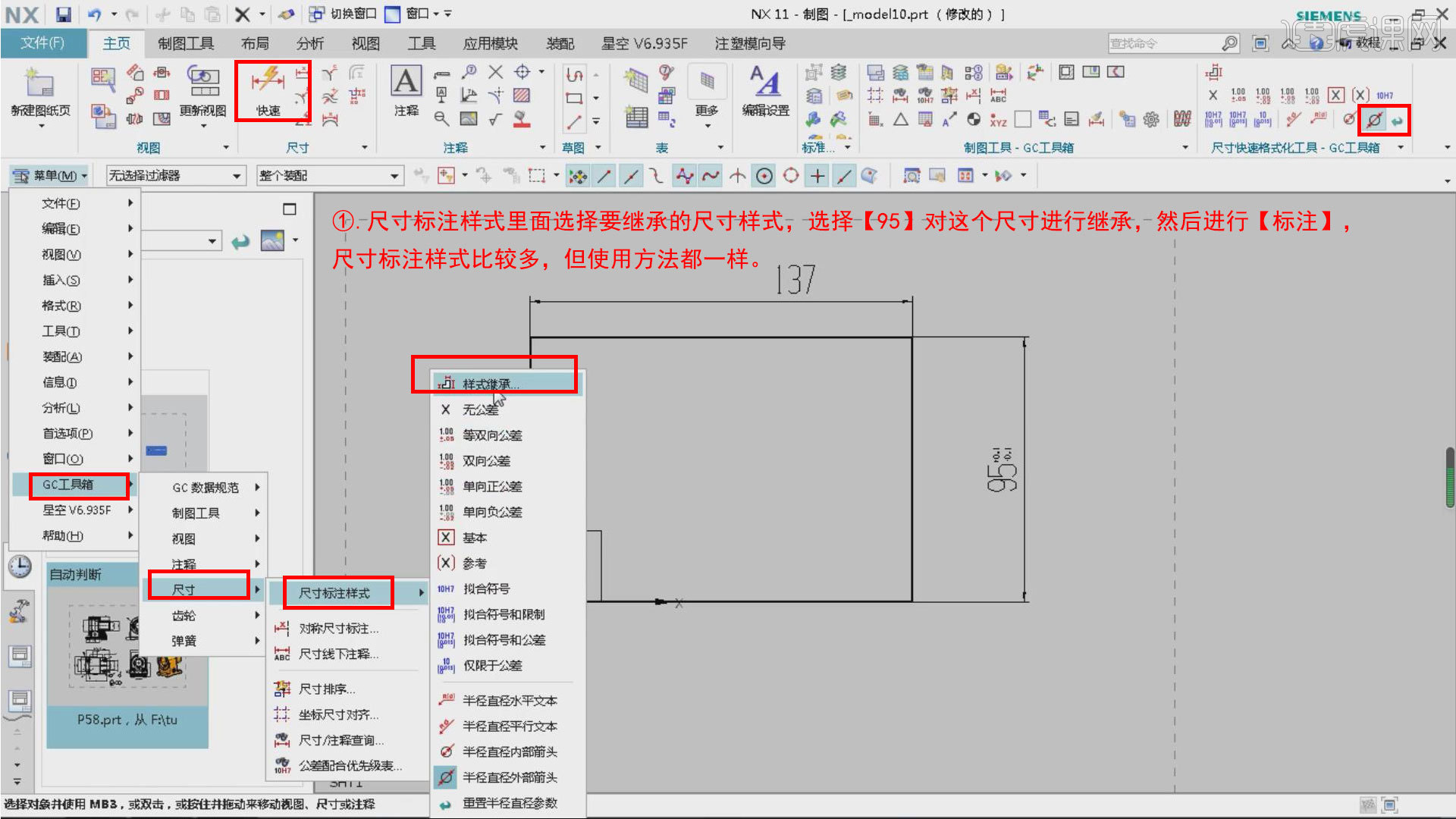

11.尺寸标注样式里面选择要继承的尺寸样式，选择【95】对这个尺寸进行继承，然后进行【标注】，尺寸标注样式比较多，但使用方法都一样。

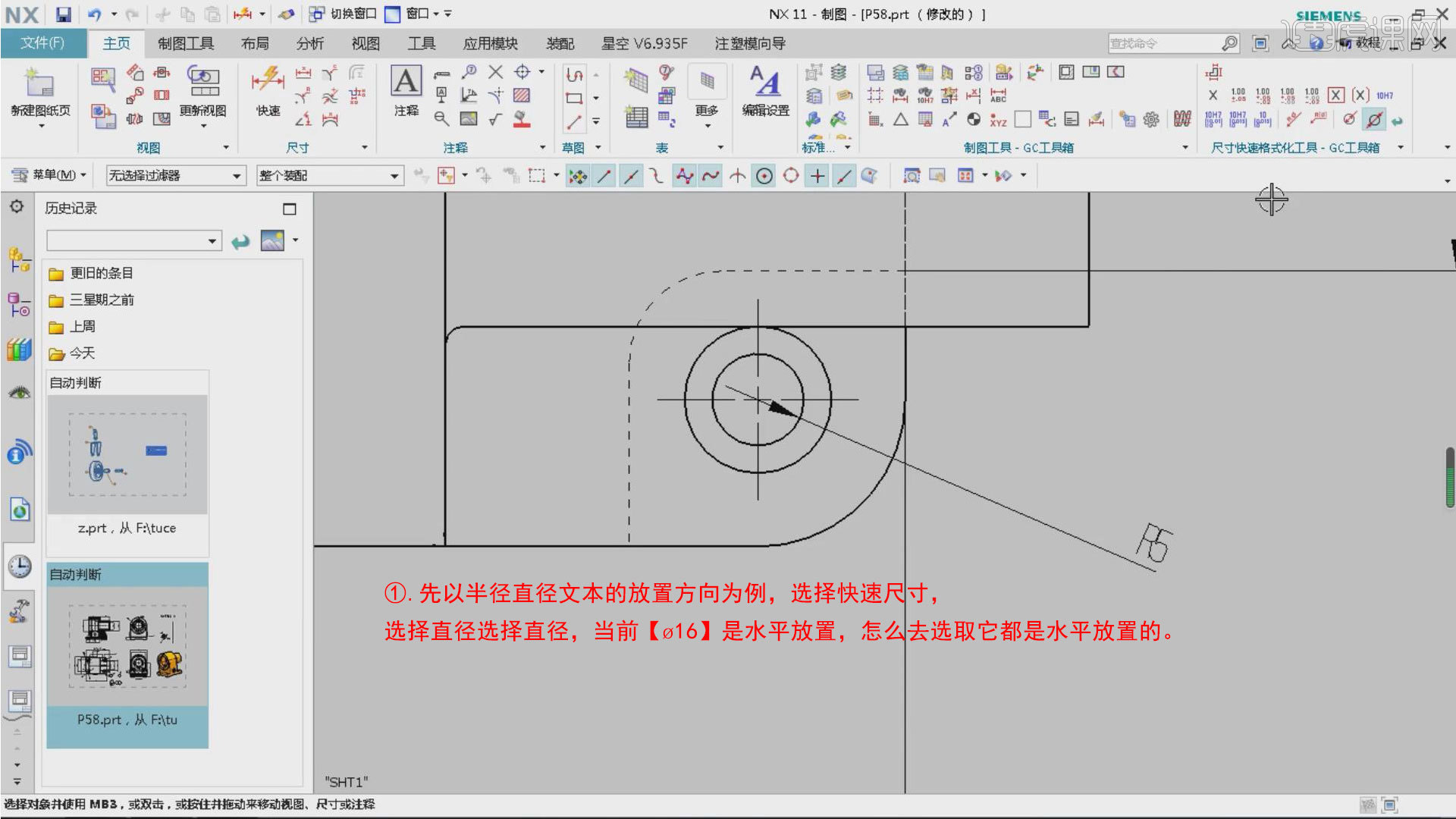

12.先以半径直径文本的放置方向为例，选择快速尺寸，选择直径选择直径，当前【ø16】是水平放置，怎么去选取它都是水平放置的。

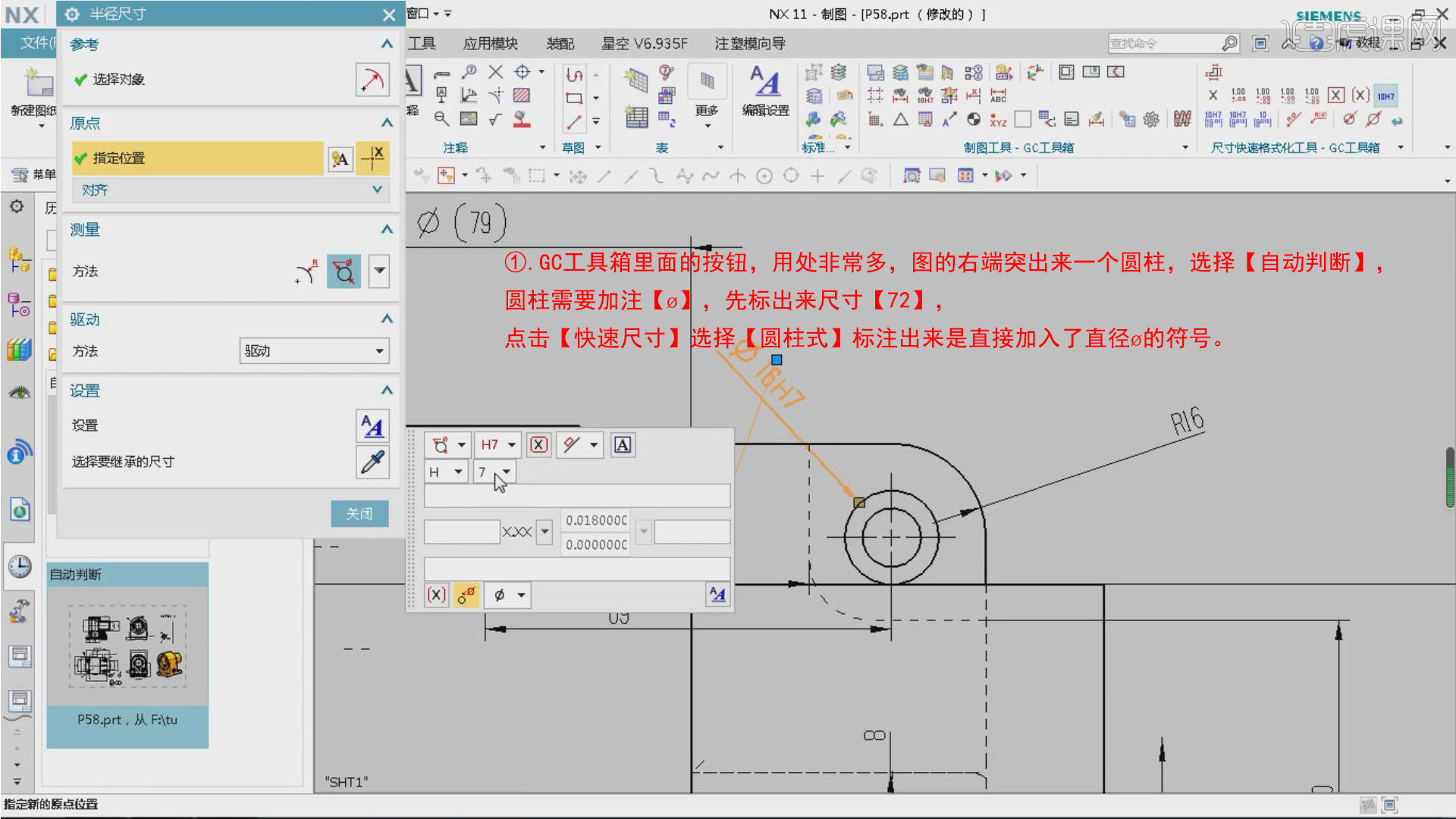

13.GC工具箱里面的按钮用处非常多，图的右侧突出一个圆柱，选择【自动判断】，圆柱需要加注【ø】，先标出尺寸【72】。

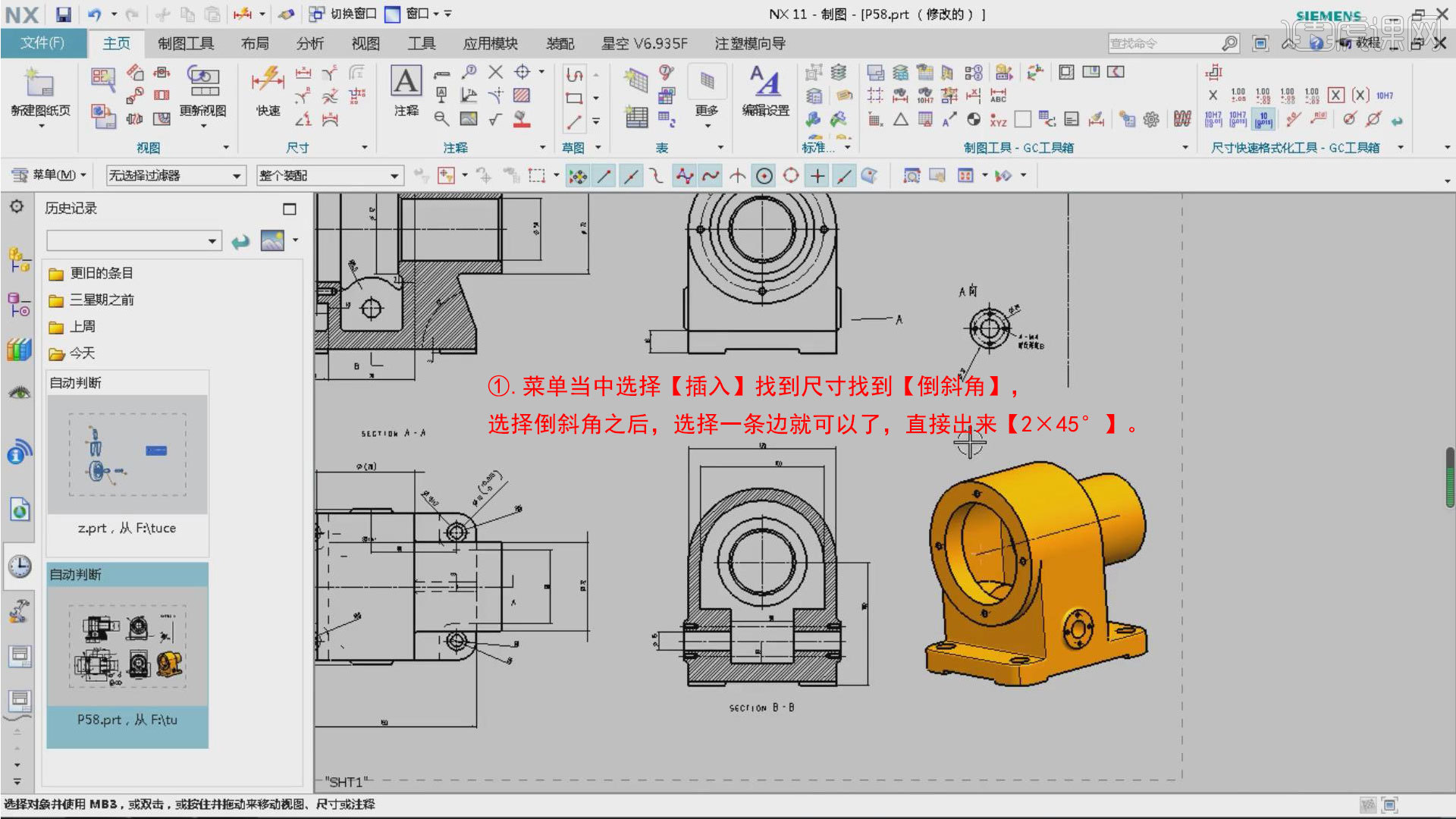

14.工作中常用的还有【倒角符号】，菜单当中选择【插入】找到尺寸找到【倒斜角】，选择倒斜角之后，选择一条边就可以了，直接出来【2×45°】。

15.本节课的内容就分享到这了，同学们记得根据所学内容练习使用GC工具箱设置样式，评论区上传自己的作业哦！
